Keď ako živnostník zoberieš zákazku na rekonštrukciu elektroinštalácie pre medicinálne plyny, rýchlo zistíš, že nemocnica nie je bežná stavba. Je to živý organizmus. Zasahovať do rozvodov na oddeleniach ako JIS (Jednotka intenzívnej starostlivosti) alebo ARO, kým o dve steny ďalej ležia pacienti napojení na ventilátory, je disciplína sama o sebe.

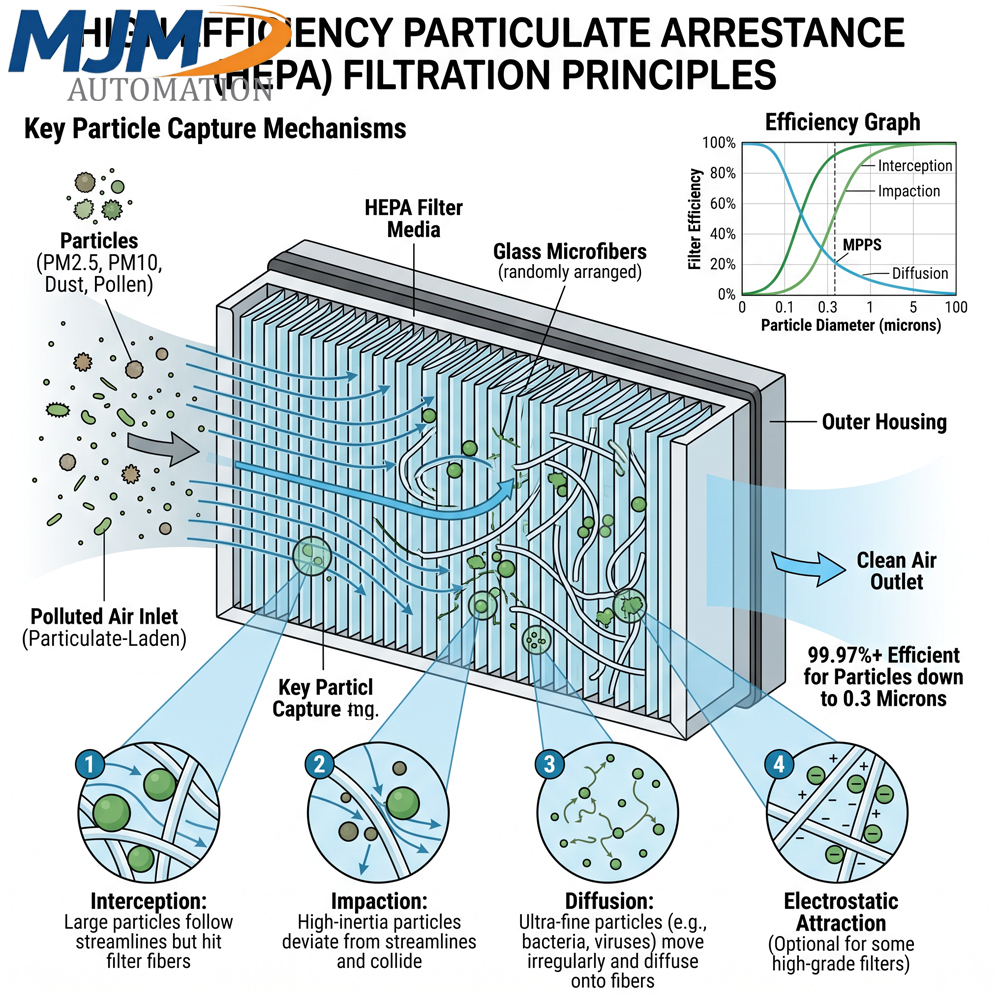

Iste, všetci v partii vieme, čo obnáša práca v takomto ostrom prostredí. Denne riešime prísne časové okná, kedy nám primár dovolí na hodinu vypnúť určitú vetvu. Bojujeme s extrémnymi nárokmi na hlučnosť, takže na ťažké zbíjačky rovno zabudni – ide sa len s presnými jadrovými vrtákmi. A prašnosť a čistota? Bez podtlakových stanov, HEPA filtrov na odsávačkách a neustáleho dezinfikovania náradia ťa na oddelenie ani nepustia.

Prečo sa však v tomto článku nebudem obšírnejšie venovať stavaním prachotesných bariér, harmonogramom či tichým vŕtačkám?

Pretože toto sú organizačné a stavebné prekážky. S tými sa dnes stretneš už aj pri rekonštrukcii lepších kancelárií. To, čo však z teba robí skutočného špecialistu na medicinálne plyny a čo v praxi nekompromisne oddelí profíkov od bežných „ťahačov káblov“, je elektroinštalácia, integrácia a oživovanie zónových monitorovacích skriniek (ZMS) za plného chodu nemocnice.

Práve tejto technickej špecialite sa dnes povenujeme do hĺbky, pretože na nej padajú aj tie najlepšie partie.

Srdce systému: Zónová monitorovacia skrinka (ZMS)

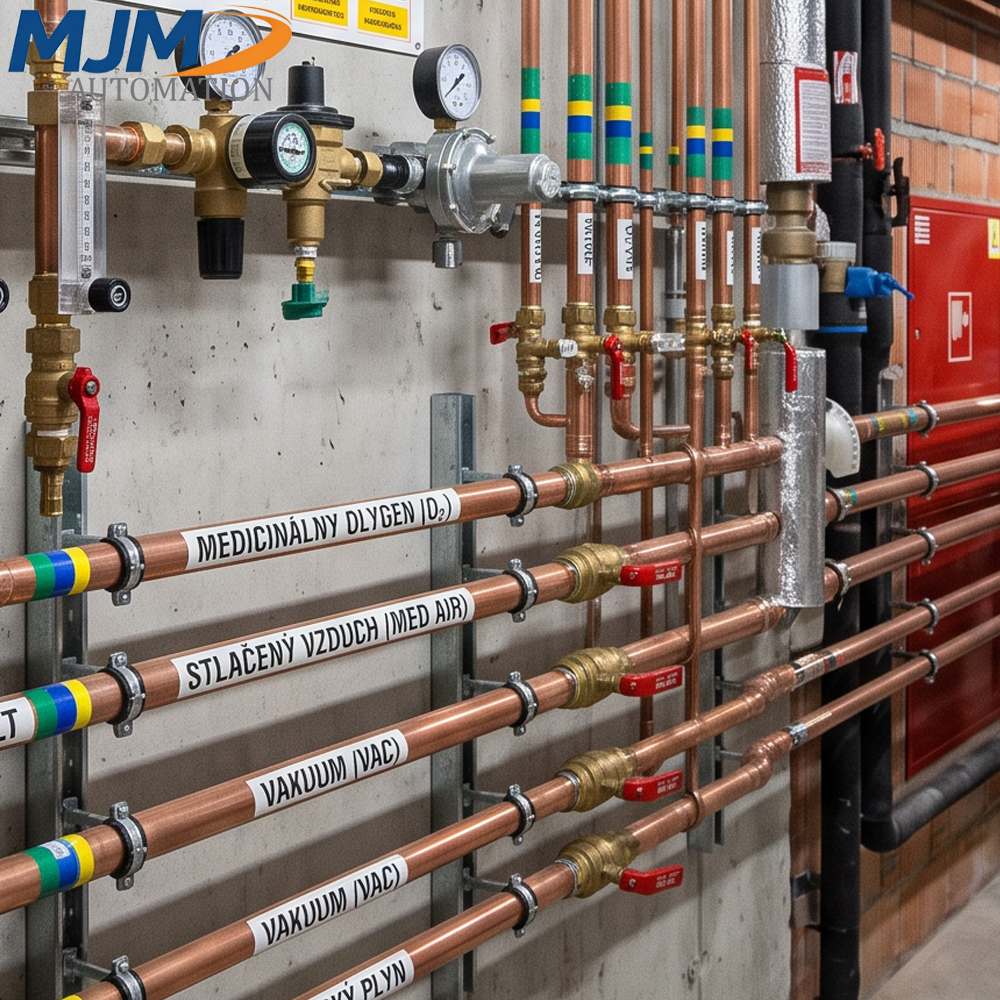

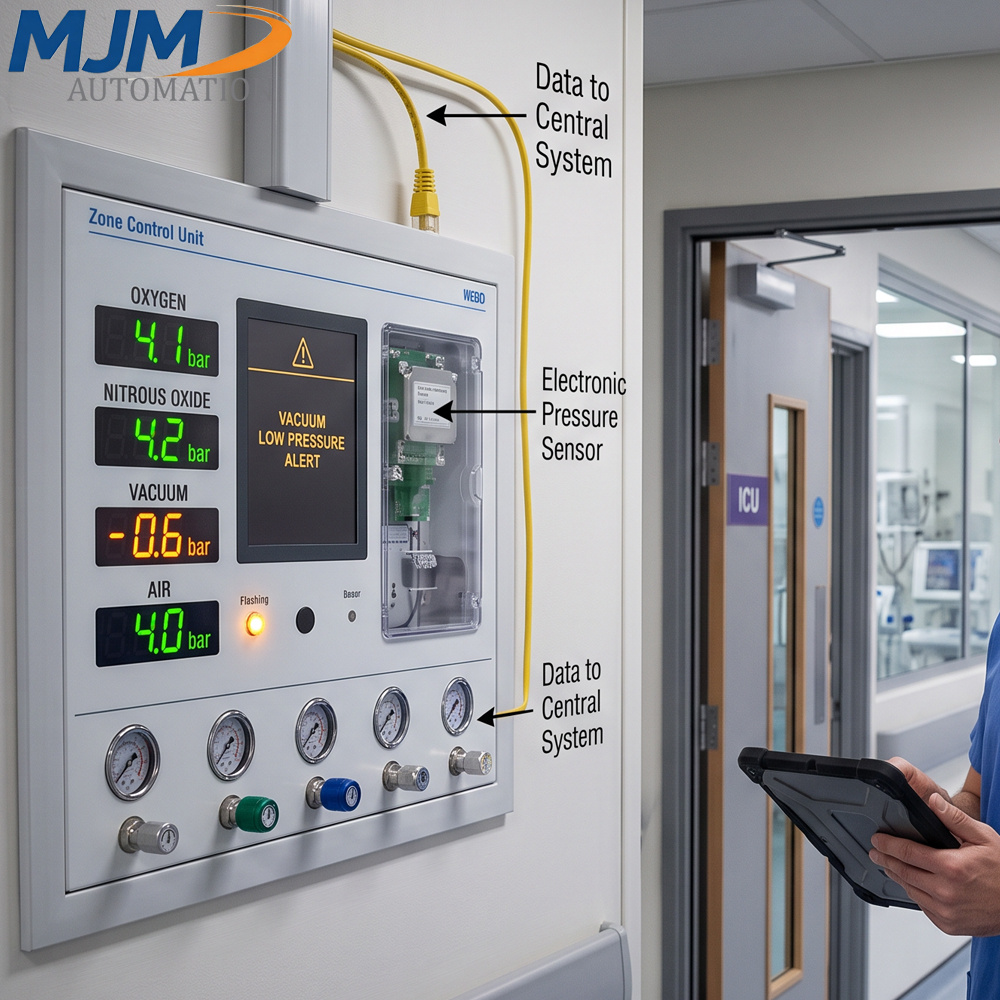

Keď potrubári zvaria medené trubky pre kyslík, rajský plyn (N2O), stlačený vzduch a vákuum, prichádzame na rad my, elektrikári. Aby lekári vedeli, či majú v systéme dostatočný tlak, na každom oddelení sa inštaluje ZMS – zónový alarmový a uzatvárací panel.

Tvojou úlohou nie je len „natiahnuť tam 230V“. Tvojou úlohou je napojiť mimoriadne citlivú senzoriku, prepojiť ju s centrálnym velínom a zabezpečiť absolútnu bezvýpadkovosť, a to všetko bez toho, aby si zhodil existujúci zbernicový systém nemocnice.

1. Zapájanie senzoriky a prevodníkov tlaku (4-20mA)

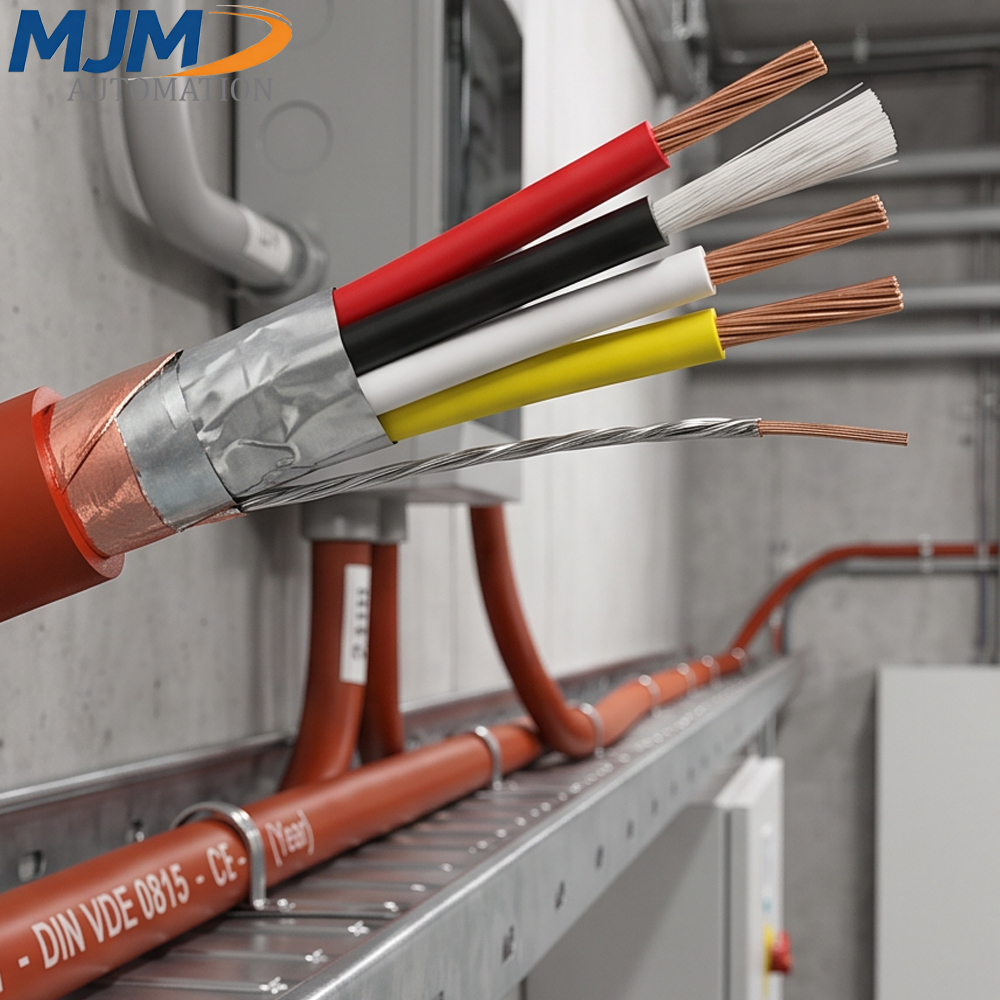

ZMS vyhodnocuje tlak v potrubiach pomocou analógových tlakových prevodníkov. Najčastejšie ide o priemyselný štandard prúdovej slučky 4-20mA. Pri rekonštrukciách za chodu ťaháme káble (väčšinou tienené, halogén-free a ohňovzdorné káble typu J-Y(St)Y alebo špeciálne dátovky) v stiesnených podhľadoch, kde je už natlačená stará kabeláž.

• Kritický moment: Ak pri zapájaní prúdovej slučky na zbernicu ZMS (ktorá je pod napätím, lebo vedľajšia izba musí fungovať) urobíš skrat, alebo zle ukostríš tienenie, indukovaný šum z okolitých frekvenčných meničov (napríklad z nemocničnej vzduchotechniky) ti rozhodí hodnoty na prevodníku. ZMS zrazu vyhodnotí tlak kyslíka 3,5 baru namiesto 4,5 baru, spustí sa akustický alarm a na oddelení nastane panika. Tienenie musí byť zapojené vždy len v jednom bode (spravidla v rozvádzači), aby si predišiel vzniku zemných slučiek.

2. Integrácia do starého nemocničného dispečingu (BMS)

Toto je skutočná nočná mora rekonštrukcií. Nová ZMS na rekonštruovanom poschodí je digitálna, krásna, beží na protokole Modbus RTU alebo TCP/IP. Ale v suteréne sedí údržbár s centrálnym pultom (BMS – Building Management System) z roku 2005, ktorý funguje na starých bezpotenciálových kontaktoch alebo na zastaranom zbernicovom systéme.

• Riešenie profíka: Musíš v reálnom čase, počas presne dohodnutého 15-minútového okna, napojiť prevodníky protokolov (gateway) alebo reléové moduly. Ak počas prepájania (cut-over) rozpojíš starú zbernicu na dlhšie ako pár sekúnd, centrálny systém to vyhodnotí ako stratu komunikácie s celým oddelením. Dispečing dostane falošný alarm „Kritický výpadok plynov“ a okamžite sa spúšťajú krízové scenáre nemocnice. Znalosť presnej topológie existujúcej siete pred tým, než prestrihneš prvý kábel, je absolútne kľúčová.

3. Napájanie zo siete IT a ochranné pospájanie v Skupine 2

Miestnosti, kde sa pracuje s medicinálnymi plynmi a pacientmi v kritickom stave (operačné sály, JIS), patria z hľadiska normy STN 33 2000-7-710 do zdravotníckych priestorov Skupiny 2.

• Napájanie: ZMS nemôžeš napojiť na bežnú zásuvkovú sieť TN-S. Musí byť napájaná z izolovanej zdravotníckej siete (IT sieť) cez oddeľovací transformátor so senzorom izolačného stavu (HIS), pričom sa vyžaduje 100% redundancia (záloha z UPS a následne z dieselagregátu).
• Pospájanie (PA): Kyslík je extrémne podporovateľ horenia. Pri rekonštrukcii musíš prepojiť každú jednu medenú trubku plynu s uzlom prídavného ochranného pospájania medeným vodičom (min. 4 mm² až 6 mm²). Akýkoľvek bludný prúd alebo statický výboj na potrubí, spôsobený nedokonalým pospájaním starej a novej inštalácie, je pri úniku kyslíka časovanou bombou.

Zhrnutie pre chlapov z fachu

Rekonštrukcia rozvodov pre medicinálne plyny nie je drina kvôli prachu pod rúškom alebo prenášaniu náradia v tichosti. Je to drina na psychiku a odbornosť. Ako živnostníci musíme prísť na stavbu s vedomím, že naša elektroinštalácia nielenže oživuje techniku, ale doslova stráži životy pacientov za stenou.

V MJM-AUTOMATION vieme, že na takéto projekty potrebujeme len chlapov, ktorí rozumejú súvislostiam, vedia čítať zložité schémy a zachovajú chladnú hlavu, keď dispečing hlási chybu komunikácie a oni majú 3 minúty na jej nájdenie. Ak toto zvládaš, si v prvej lige elektro-inštalatérov.
