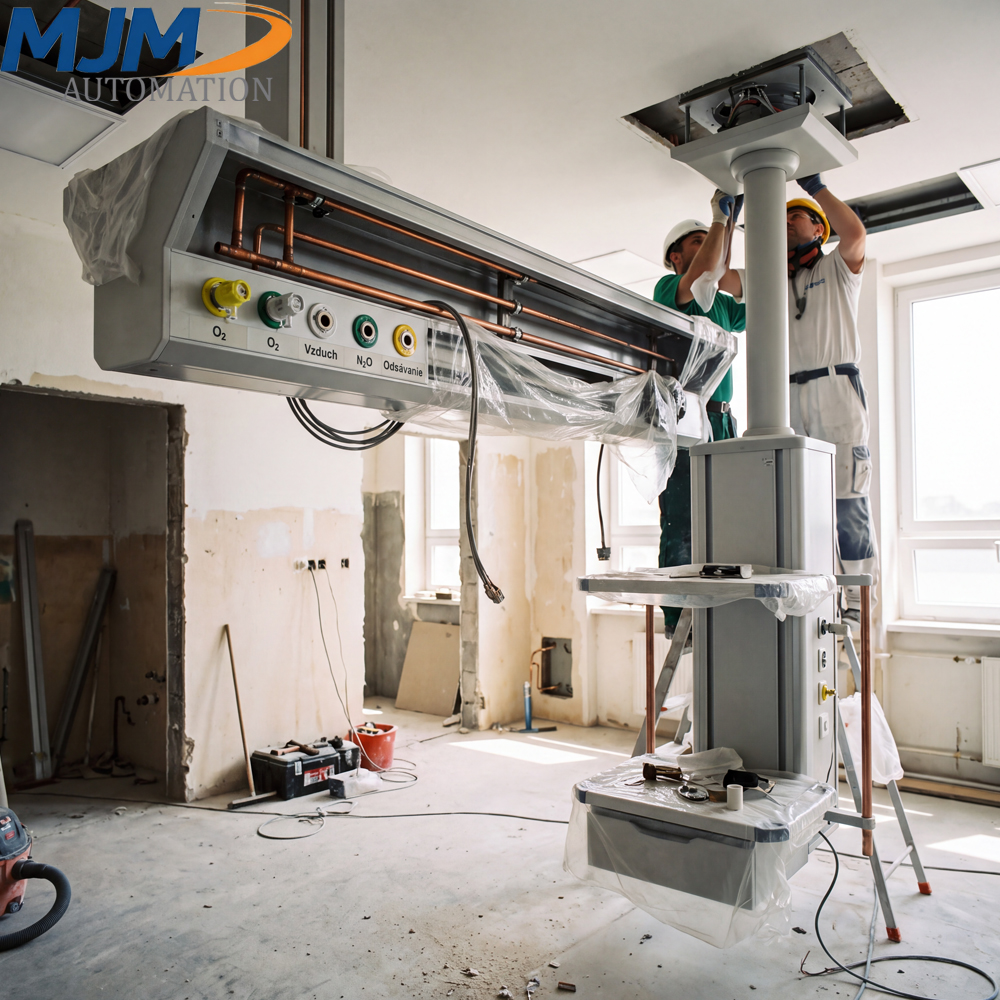

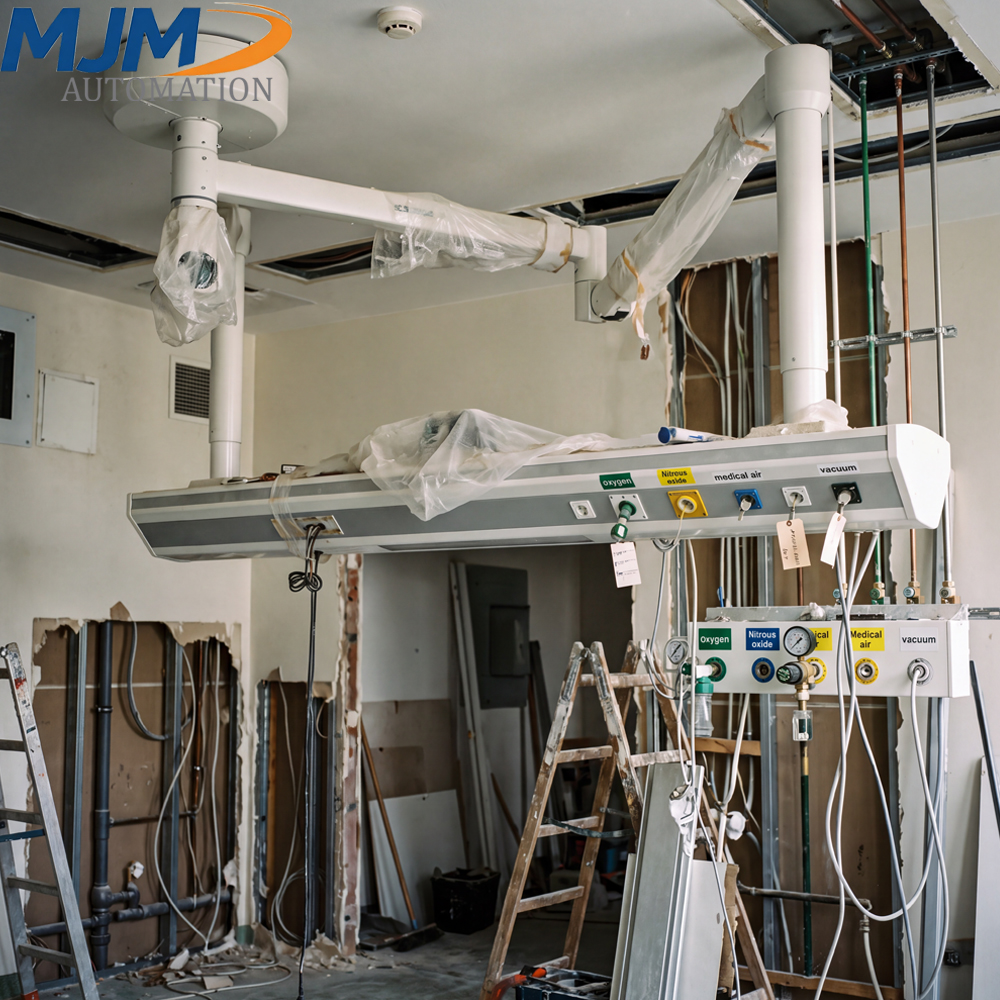

Tu je MJM-AUTOMATION, vaša spojka pre tie najlepšie elektrikárske a automatizačné fušky. Dnes sa pozrieme na skutočnú „chirurgiu“ v našom fachu – inštaláciu stropných ramien (statívov) a koncových prvkov v operačných sálach.

Prečo sa v tomto článku povenujem práve koordinácii na úkor samotného zapájania drôtov? Ruku na srdce – zapojiť zásuvky, nakrimpovať dáta alebo dotiahnuť uzol doplnkového pospájania (EPR) zvládne každý zručný elektrikár. To, na čom ale živnostníci na sálach najčastejšie „vyhoria“ (a čo stojí najviac času a peňazí), je chaos v nadväznosti prác. V operačnej sále je v podhľade nad ramenom natlačená vzduchotechnika (VZT), masívne kotvy statívu, trubky medicinálnych plynov a vaše káblové trasy na priestore niekoľkých centimetrov štvorcových. Ak túto logistiku nezvládnete, vaša technická zručnosť vám bude nanič.

Kľúč k úspechu: Sled úkonov a predvídanie kolízií

V sterilnej zóne operačnej sály nemáte priestor na štýl pokus-omyl. Ako elektrikár ste súčasťou zložitého orchestra a ak nepoznáte noty ostatných dodávateľov, narazíte.

• Fáza 0: Výkresy a „neviditeľné“ kolízie. Predtým, než vôbec chytíte do ruky vŕtačku, musíte mať zosúladenú projektovú dokumentáciu (ideálne v 3D/BIM).
• Častý problém? Projektant silnoprúdu nakreslí káblový žľab presne tam, kadiaľ plynári potrebujú ťahať zberač vákua, alebo kadiaľ ide prívod k HEPA filtrom VZT. Vašou úlohou je vyžiadať si nielen elektro výkresy, ale aj výkresy plynov a čistých priestorov.
• Fáza 1: Statika a ťažká chémia. Najprv nastupuje statik. Stropný statív (ktorý nesie anesteziologické prístroje a monitory) môže vážiť aj 300 kíl a má obrovskú páku. Kotviaca platňa sa osádza na chemické kotvy priamo do stropného panelu. Vy v tomto momente musíte presne vedieť, kadiaľ pôjde nosný tubus, aby ste si vyviedli rezervy káblov dostatočne blízko, no nezavadzali statikom.
• Fáza 2: Nadvláda plynárov. Medicinálne plyny (O2, N2O, stlačený vzduch) sa letujú natvrdo. Plynári potrebujú manipulačný priestor na autogén a ich trasy sú fixné – ohyby medených trubiek nepustia. Zlaté pravidlo: Elektrika uhýba plynom, nikdy nie naopak. Flexibilita káblov je vaša výhoda, preto káblové trasy ťahajte až vtedy, keď majú plynári svoje trasy aspoň nabodované, aby ste zamedzili prepáleniu vašich káblov od ich horákov.
• Fáza 3: Vaša chvíľa (Silno, Slabo, EPR). Keď sú plyny na mieste, nastupujete vy. Tu prichádza najdôležitejší bod koordinácie – Zosilnené pospájanie (EPR). Všetky vodivé časti, vrátane nerezových skríň čistých priestorov, VZT potrubí a každej jednej vetvy medicinálnych plynov, musíte pripojiť na spoločnú prípojnicu pospájania v sále. Toto musíte odkomunikovať s plynármi – dohodnúť sa, kam presne môžete nasadiť uzemňovacie svorky na ich medené trubky tak, aby to neprekážalo izolácii a spĺňalo normu.
• Fáza 4: Čisté priestory. Sadrokartonisti a montéri kovových panelových stien pre čisté priestory všetko zakryjú. Ak ste zabudli stiahnuť nejaký kábel do tubusu ramena pred ich nástupom, máte smolu.

Okrajovo: Samotná montáž v module ramena

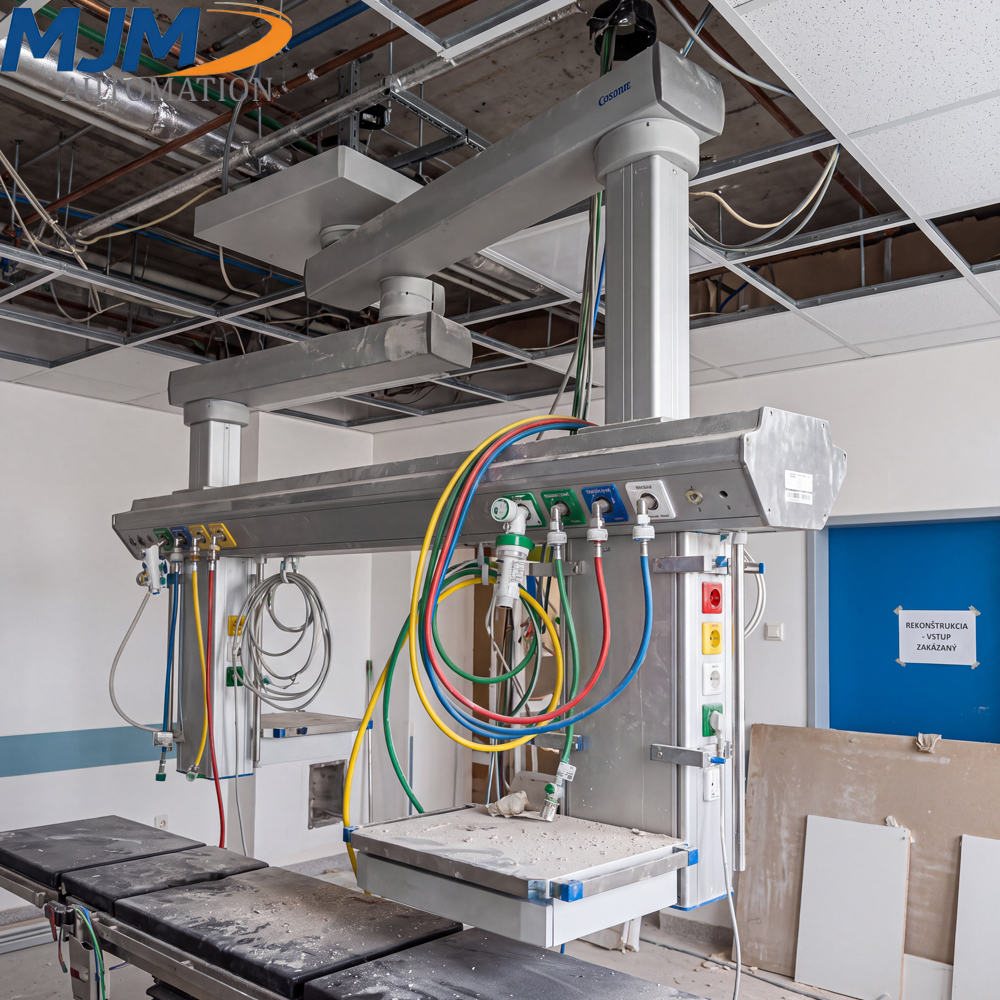

Samozrejme, po úspešnom zvládnutí stropného chaosu vás čaká aj samotná „čistá“ práca v už zavesenom ramene. Z hľadiska náročnosti je to už ale len finálna skladačka:

1. Plynové rýchlospojky: Koncové prvky pre plyny sa nacvakávajú a fixujú do pripravených slotov v ramene. Ako elektrikári sa ich chytáte len minimálne, maximálne dávate pozor, aby ste pri preťahovaní káblov nepoškodili citlivé O-krúžky a tesnenia plynárov.

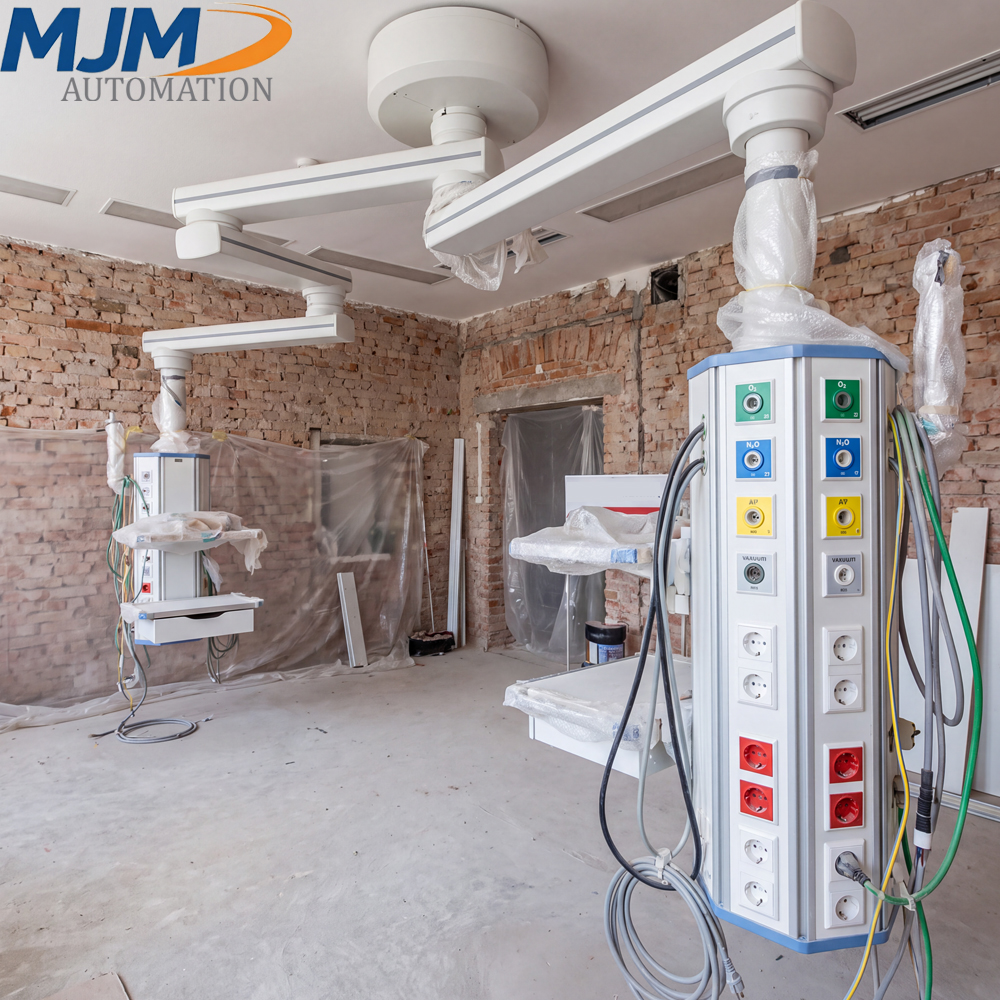

2. Elektro moduly: Osadenie IT a TN-S zásuviek, pripojenie na prichystané wago svorky a zapojenie dátových keystonov (RJ45, optika).
3. Konečné EPR v ramene: Prepojenie kovového šasi samotného ramena s centrálnym bodom pospájania pomocou žltozelených vodičov (zväčša CYA 6 alebo 10 mm²), čo je kľúčové pre bezpečnosť pacienta na stole.

Ako živnostník pracujúci na takomto projekte nie ste len ťahač káblov. Ste manažér vlastného priestoru. Presne takýchto profíkov, ktorí rozumejú širšiemu obrazu a vedia pri práci premýšľať v kontexte iných profesií, v MJM-AUTOMATION hľadáme a spájame s tými najlepšími európskymi projektmi.
