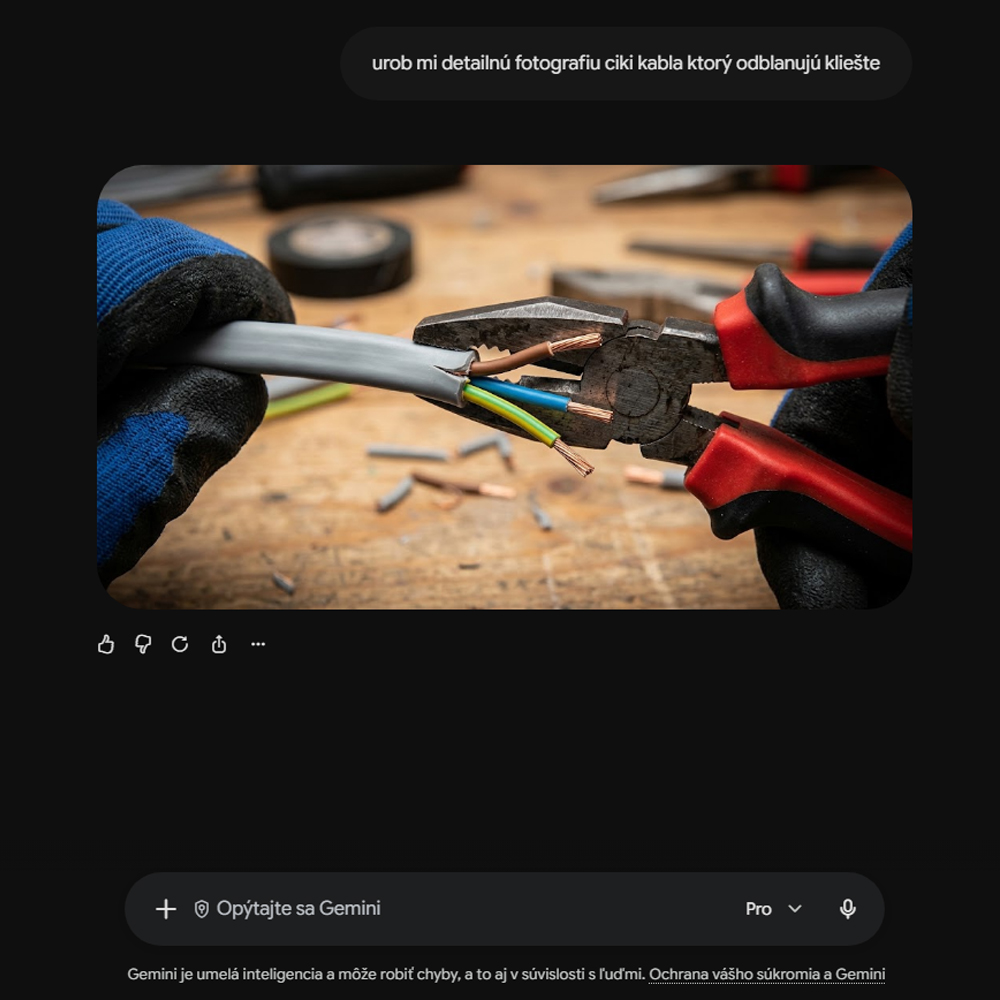

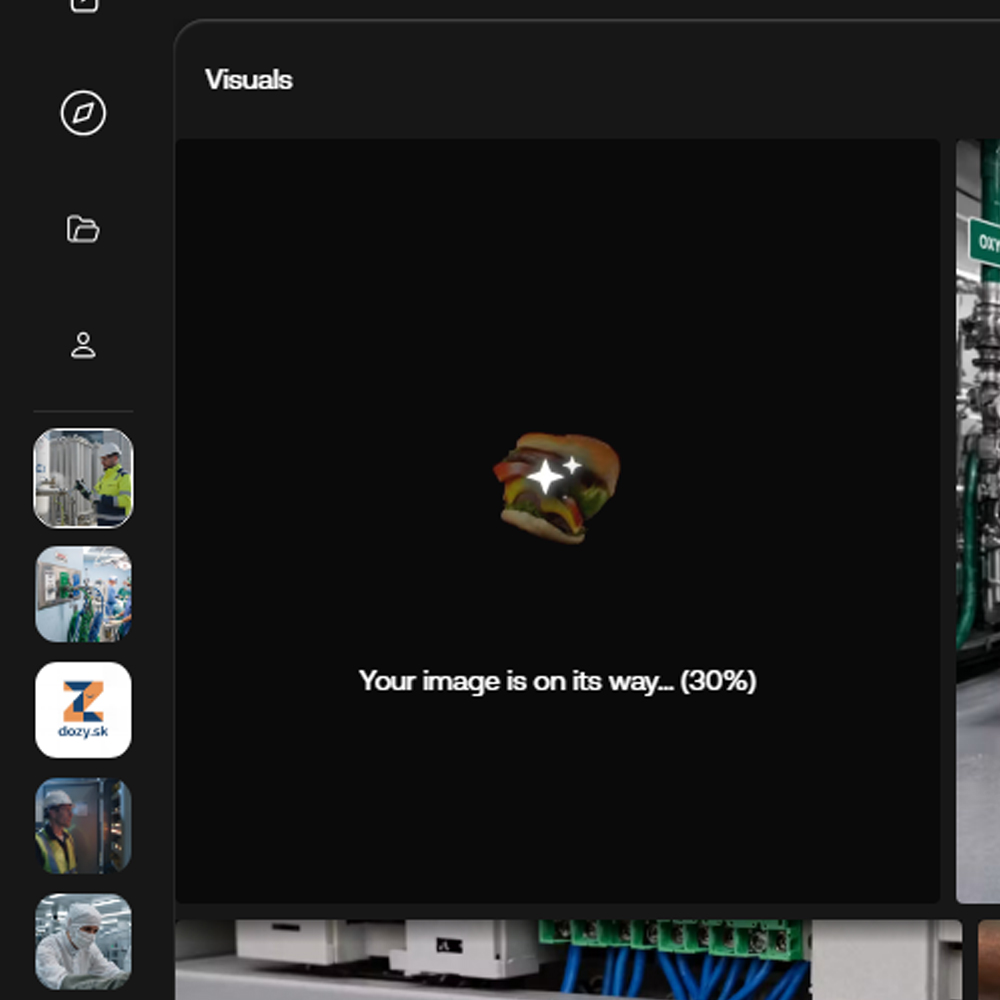

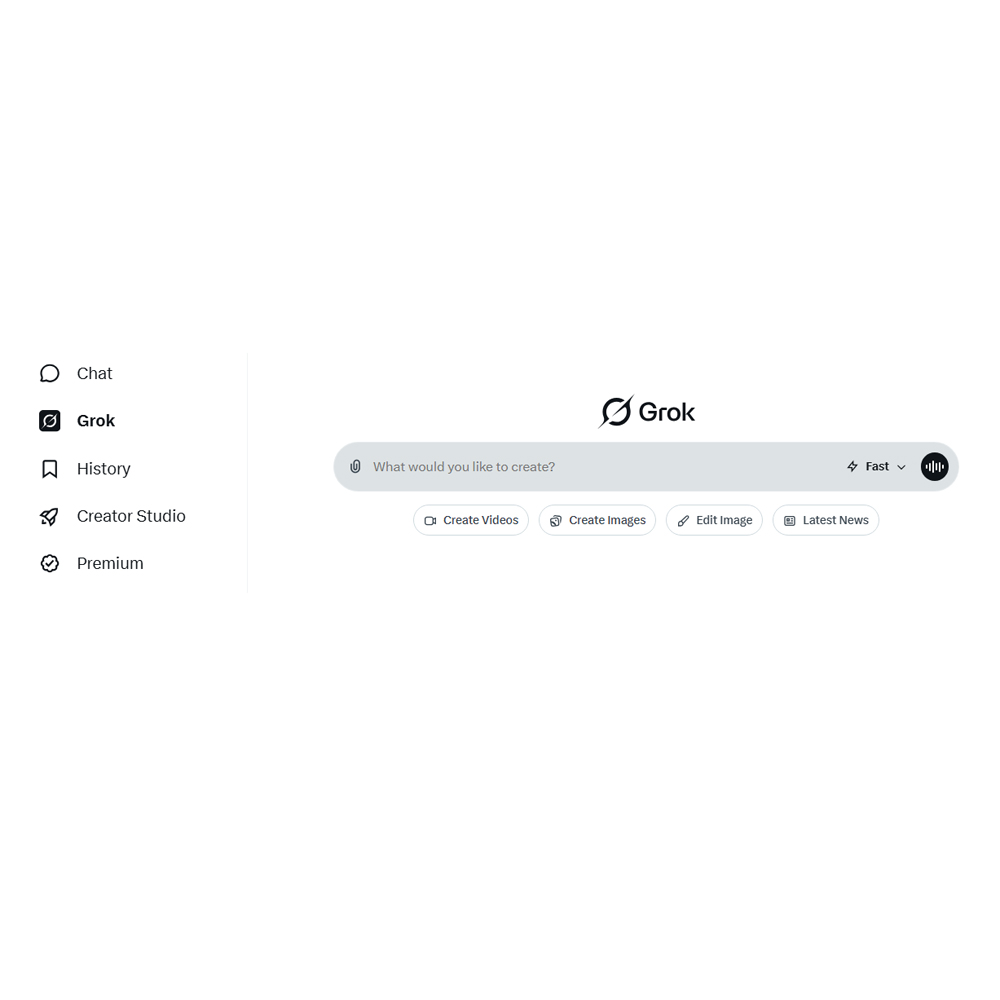

Vitajte na blogu MJM-AUTOMATION. Skôr než sa tento mesiac zasa ponoríme do káblov a schém, musíme si vyjasniť jednu vec. Možno ste si všimli, že vizuály (fotky a videá), ktoré na blogu používame, vyzerajú občas trochu „umelo“ a sú generované umelou inteligenciou.
Prečo vám neukážeme reálne zábery z našich projektov?
Odpoveď je jednoduchá: nesmieme.
Keď ťa MJM-AUTOMATION pošle ako živnostníka-elektrikára na projekt do nemocnice, kde sa robí kritická infraštruktúra, prvé, čo ťa na vstupe čaká (okrem kontroly platnosti vyhlášky a preukazov), je sekuriťák, ktorý ti nepriehľadnou páskou prelepí všetky šošovky fotoaparátov na mobile. Zmluvy o mlčanlivosti (NDA) sú na takýchto stavbách brutálne prísne a zakazujú akékoľvek zhotovovanie zvukových alebo obrazových záznamov.
Dôvody sú pochopiteľné. Prvým je súkromie – v nemocniciach je ochrana údajov a súkromia pacientov absolútnou prioritou. Druhým, a pre nás technikov dôležitejším dôvodom, je bezpečnosť samotnej infraštruktúry. Nikto príčetný nechce, aby sa po internete povaľovali presné zábery rozvádzačov, trasovania káblov a napájania systémov, od ktorých závisia ľudské životy. Preto sme pri tvorbe tohto obsahu odkázaní na AI – pomáha nám ilustrovať, o čom hovoríme, bez toho, aby sme riskovali astronomické pokuty alebo vyhadzov z projektu. Takže, keď nabudúce uvidíte AI obrázok nemocničného rozvádzača, viete, že za ním je reálna, prísne tajná makačka.
Medicinálne plyny: Prečo vynecháme nudu a pôjdeme do hĺbky
Dnes sa pozrieme na inštaláciu a údržbu medicinálnych plynov (kyslík, rajský plyn, stlačený vzduch, vákuum) z pohľadu nás, elektrikárov. Nebudem vás však unavovať vecami, o ktorých sa píše všade. Hneď na úvod sa vykašleme na päť najčastejších tém:
- Základné BOZP pri manipulácii s tlakovými fľašami.
- Farebné kódovanie a značenie medených potrubí.
- Obyčajné naťahanie silových káblov k bežným kompresorom.
- Základné tlakové skúšky.
- Jednoduché zapájanie štandardných akustických alarmov.
Tieto veci ovláda každý, kto kedy čuchol k inštaláciám v zdravotníctve. My sa dnes pozrieme na niečo oveľa špecifickejšie a kritickejšie.
Téma dňa: Elektronická integrácia zónových uzatváracích ventilov (ZVB) a galvanické oddelenie
Vybral som si tento jeden konkrétny prvok a rozoberiem ho obšírnejšie. Prečo? Lebo presne tu sa láme chlieb medzi „obyčajným kábličkárom“ a špičkovým profíkom. Zónový uzatvárací ventil (Zone Valve Box – ZVB) nie je len mechanický kohútik na stene pred vstupom na ARO alebo JIS, ktorým sestrička v prípade požiaru odstaví kyslík. Pre nás je to nervové centrum merania a regulácie celej sekcie. Ak to tu elektrikár poserie, neodpíše len jednu zásuvku, ale môže znefunkčniť celý monitorovací systém kritických plynov pre pacientov na ventilátoroch.
Prúdová slučka a rušenie
Senzory tlaku v týchto boxoch nefungujú na bežných napäťových úrovniach (napr. 0-10V). Využívame tu výhradne prúdovú slučku 4-20 mA. Dôvodom je obrovské množstvo elektromagnetického rušenia (EMI) v nemocničnom prostredí – od MR a CT prístrojov až po vysokofrekvenčné chirurgické nože. Prúdová slučka je voči takémuto rušeniu na dlhých káblových trasách oveľa odolnejšia. Ak kábel niekde prerušíš, prúd klesne na 0 mA a systém okamžite hlási kritickú poruchu (pretože spodná hranica normálneho stavu sú 4 mA).
Absolútna nutnosť galvanického oddelenia
Potrubia na medicinálne plyny sú z medi. Plyn v nich prúdi pod tlakom, čo môže vytvárať statickú elektrinu a rôzne potenciály, nehovoriac o tom, že potrubie prechádza krížom cez celú budovu. Našou najväčšou nočnou morou sú bludné prúdy.
Z meracích prevodníkov ZVB musí ísť signál do centrálneho nemocničného informačného systému (BMS). Tu musíme bezpodmienečne použiť kvalitné galvanické oddelenie (cez optočleny alebo izolačné transformátory pre signálne cesty). Ak by sme meracie obvody galvanicky neoddelili, akýkoľvek zemný skrat alebo vyrovnávací prúd na medenom potrubí by sa mohol cez náš kábel dostať až do citlivej elektroniky na sále, alebo naopak – odpáliť zbernicu riadiaceho systému.
Redundancia napájania: Keď výpadok nie je možnosť
Elektronika v ZVB boxe nesmie nikdy zhasnúť. Toto nie je kancelária. Napájanie týchto boxov musí byť riešené z tzv. zdravotníckej IT siete (izolovanej sústavy), ktorá je chránená strážičom izolačného stavu. Okrem toho musí byť vetva dvojnásobne zálohovaná – najprv centrálnou UPS, ktorá vykryje mikrovýpadky, a následne dieselagregátom. Našou úlohou je zabezpečiť, aby silové a dátové trasy k týmto boxom spĺňali najvyššie protipožiarne normy (káble B2ca, s1, d0, a1) a boli fyzicky oddelené v rôznych káblových žľaboch.
Zvyšok systému len v skratke
Jasné, v rámci jedného projektu nemocnice toho robíme oveľa viac. Ťaháme hrubé prívody pre masívne motory v centrálnej kompresorovni, zapájame riadiace jednotky pre vákuové stanice (odsávanie na sálach) a prepájame batériové rozvody pre veľkokapacitné fľaše v exteriéri. To všetko je dôležitá, ale v podstate hrubá silnoprúdová a automatizačná práca.
To pravé majstrovstvo a chirurgická presnosť elektrikára-živnostníka sa ukazuje práve pri jemnej práci so zónovými ventilmi, ich galvanickým oddelením a bezchybným prepojením na riadiaci systém nemocnice.
Robiť na takýchto projektoch pre MJM-AUTOMATION je obrovská zodpovednosť, ale aj perfektná škola do života. Keď všetko oživíš, prebehne prvá komunikácia bez jedinej chybičky a systém nabehne, je to parádny pocit. A pamätajte na to, keď si nabudúce budete prezerať naše AI obrázky!
