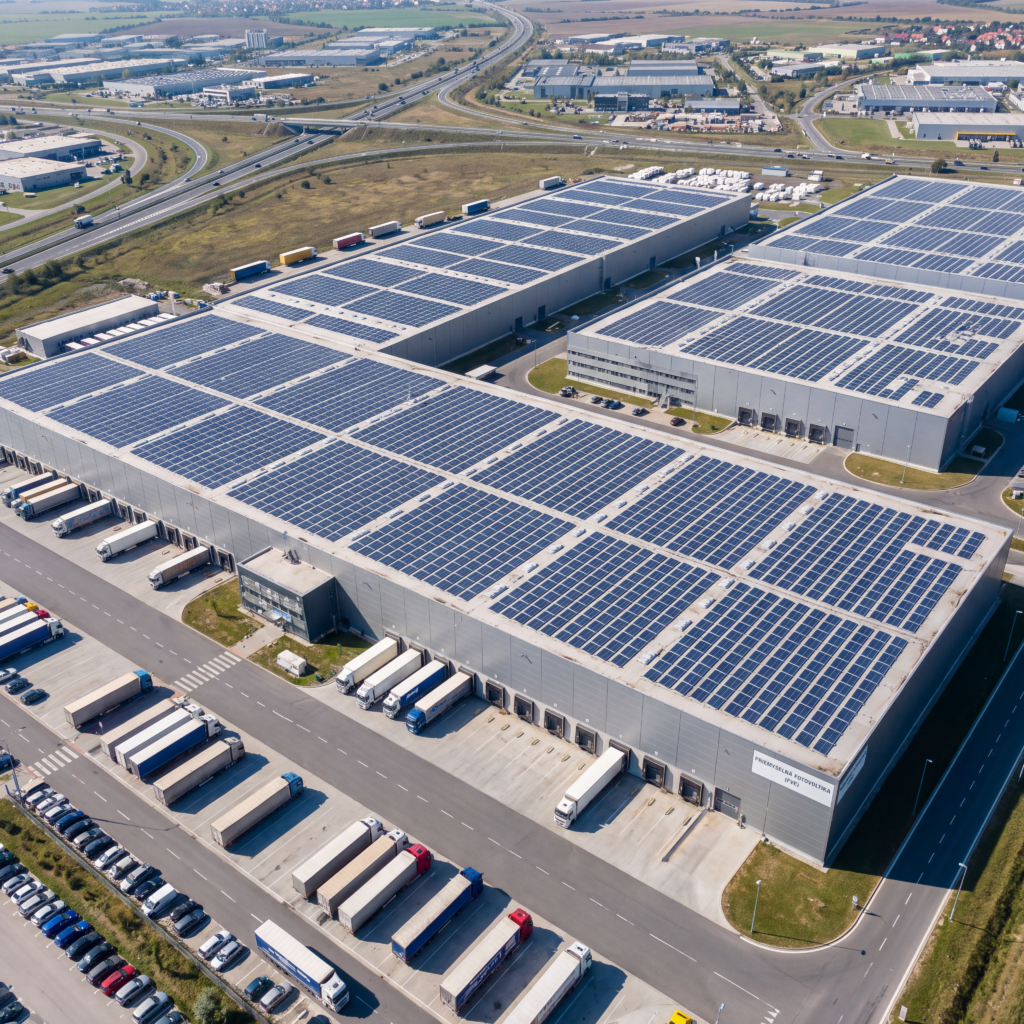

Priemyselná fotovoltika (FVE) na strechách obrovských logistických a výrobných hál zažíva v zahraničí neskutočný boom. Pre skúsených elektrikárov to znamená stabilnú prácu na roky dopredu.

Postrach revízií: Požiarno-bezpečnostné odpájače a integrácia do EPS

V našich nedávnych analýzach a videách sme si potvrdili, že požiarno-bezpečnostné odpájače a celkovo riziká zlej montáže fotovoltiky sú absolútnym „gamechangerom“ a často aj postrachom revízií. Pri rozsiahlych inštaláciách na priemyselných halách už nejde len o to, aby systém vyrábal elektrinu. Ide o to, aby v prípade požiaru hala neľahla popolom kvôli nezvládnutému DC napätiu.

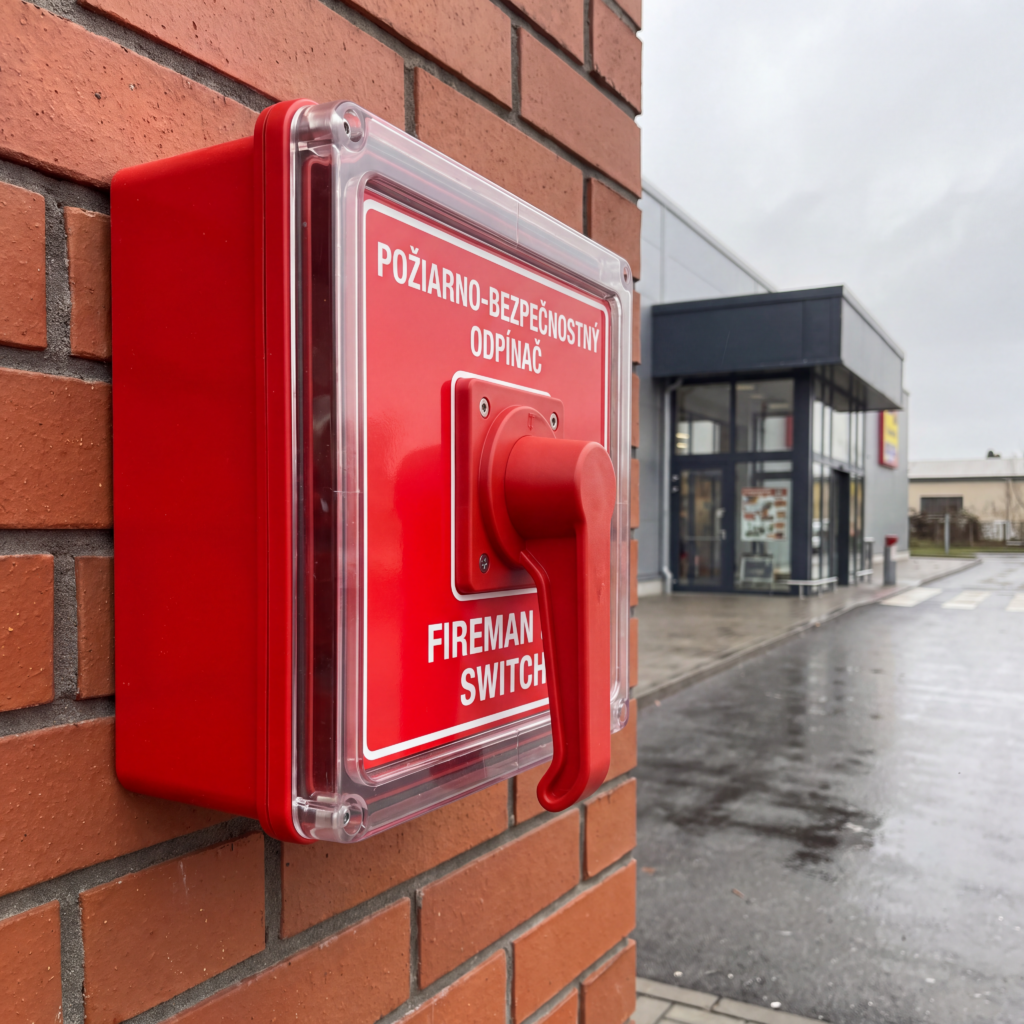

Keď ťaháte stovky metrov DC trás s napätím blížiacim sa k 1000V, štandardný prístup nestačí. Kľúčová je správna inštalácia a umiestnenie požiarno-bezpečnostných odpínačov (Fireman Switches) čo najbližšie k samotným panelom, aby sa pri aktivácii odpojilo DC napätie ešte pred vstupom do budovy.

Princíp Fail-Safe: Prečo EPS neriadi odpájač, ale ho „drží pri živote“

Bežná predstava laikov je, že keď začne horieť, ústredňa EPS pošle do odpájača nejaký impulz a ten ho vypne. V priemysle (a pri požiari obzvlášť) sa na to ale nespoliehame, pretože pri požiari môže kábel zhorieť ešte predtým, ako stihne preniesť povel na vypnutie.

Preto sa používajú podpätové cievky (Undervoltage release / MN cievky).

• Ako to funguje: Cievka odpájača musí byť neustále pod napätím (zvyčajne 230V AC alebo 24V DC), aby udržala DC kontakty z panelov zopnuté. Zabezpečuje to EPS cez svoje bezpotenciálové kontakty, ktoré sú v normálnom stave zopnuté (NC).
• V prípade požiaru (alebo poruchy): EPS rozpojí kontakt, cievka stratí napätie a silná mechanická pružina v odpájači okamžite „vyrazí“ DC kontakty. Ak zhorí ovládací kábel od EPS k odpájaču, stane sa to isté – napätie sa stratí a odpájač bezpečne vypne. Toto je základný Fail-Safe princíp.

Alternatívou sú motorické pohony, ktoré na vypnutie potrebujú energiu. V takom prípade musí mať ovládací okruh vlastnú certifikovanú UPS (záložný zdroj), aby mal motorček silu otočiť vačkou a odpojiť DC stranu aj v momente, keď už hlavný istič haly dávno vypadol.

2. Problém s indukciou a EMC (Elektromagnetická kompatibilita)

Tu začína skutočná automatizácia. Predstavte si, že máte na streche 500 kWp elektráreň. Ťaháte stovky metrov hrubých DC káblov od panelov k meničom. Popri nich v žľaboch (alebo v blízkom súbehu) musíte potiahnuť ovládacie káble (napr. CYKY alebo J-Y(St)Y) od EPS pre spomínané podpätové cievky.

• Kapacitná väzba (Capacitive coupling): DC trasy a pulzujúce prúdy z meničov (tzv. spínacie frekvencie IGBT tranzistorov) vyžarujú silné rušenie. Ak potiahnete ovládací kábel pre 230V podpätovú cievku dlhý 100 metrov v súbehu s DC trasou, naindukuje sa vám na ňom parazitné napätie.
• Smrtiaci následok pre bezpečnosť: Aj keď EPS pri požiari rozpojí kontakt, na kábli k cievke môže kvôli indukcii z iných káblov zostať „visieť“ napríklad 90V. Pre malú podpätovú cievku to môže stačiť na to, aby „neodpadla“. Pružina sa neuvoľní, DC napätie 1000V zostáva na streche a hasiči nemôžu hasiť.

Ako to riešime v praxi:

• Tienenie: Ovládacie káble musia byť bezpodmienečne tienené a tienenie musí byť správne uzemnené (tzv. ekvipotenciálne pospájanie, zvyčajne jednostranne na strane ústredne, aby nevznikali zemné slučky).
• Priestorová separácia: Striktné dodržiavanie odstupov medzi silovými DC/AC trasami a ovládacími okruhmi v káblových roštoch.
• Filtre a reléové oddelenie: Veľakrát musíme tesne pred odpájač zaradiť RC odrušovací člen (Snubber), ktorý pohltí indukované napätie, alebo použiť silové medzirelé priamo pri odpájači, ktoré potiahne väčší prúd a nepodľahne slabej indukcii na dlhom vedení.

3. Spätná väzba a diagnostika (Loop back)

Priemyselný štandard nedovoľuje, aby sme len niečo odpojili a dúfali, že sa to stalo. Centrálny systém MaR (Meranie a regulácia) alebo samotná EPS musí s absolútnou istotou vedieť, v akom stave je odpájač.

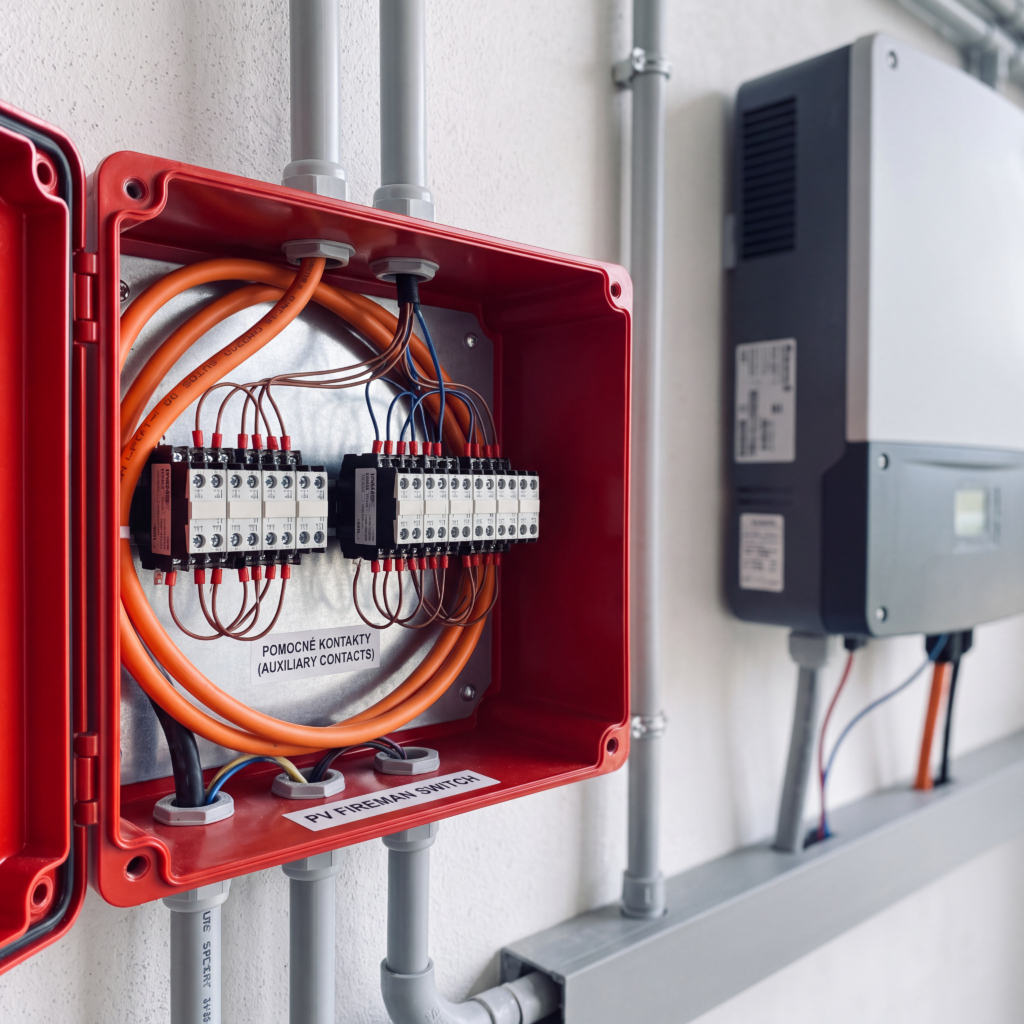

Preto sa využívajú pomocné kontakty (Auxiliary contacts) priamo vo Fireman Switchoch. Tieto kontakty posielajú späť do ústredne informáciu o fyzickej polohe hlavných nožov odpájača. Až keď ústredňa dostane signál „odpojené“ (fyzicky potvrdený stav), systém uvoľní blokovanie a pošle hasičom na panel informáciu: „Hala je DC-Safe, môžete začať zásah.“

Zhrnutie pre prax

Ak partia elektrikárov namontuje na strechu krabice s odpájačmi a len tam bez rozmyslu dotiahne CYKY kábel od EPS-ky, koleduje si o obrovský problém. Falošné poplachy (keď indukcia alebo poklesy napätia spôsobujú náhodné odpájanie FVE), zhorené cievky a neprejdenie prísnymi požiarnymi revíziami sú na dennom poriadku.

Pochopenie toho, ako sa správa slaboprúdový ovládací signál v masívnom siloprúdovom prostredí fotovoltiky, je to, čo z obyčajného montéra robí špičkového automatizéra.
