Keďže my v MJM-AUTOMATION s vami komunikujeme narovinu a vieme, aké projekty na klinikách a v nemocniciach po celej Európe spoločne ťaháme, rozhodol som sa dnešný blog poňať inak.

Nebudeme sa tu baviť o legislatíve, certifikátoch na mediplyny, farbách trubiek, ani o tom, prečo musíte mať špeciálne BOZP. To sú otrepané témy, ktoré už má každý zrelý živnostník v malíčku (a ak náhodou nie, u nás v MJM-AUTOMATION vám s tou byrokraciou radi helfneme).

Jasné, pri inštalácii mediplynov musíme natiahnuť aj klasický silnoprúd pre kompresorovne, zapojiť vákuové pumpy, riešiť káblové trasy v šachtách a dávať si bacha na to, aby sme netrasovali silové káble hneď vedľa medených rozvodov kyslíka. Ale to spomínam len na okraj, lebo pre nás, vyjazdených elektrikárov, je toto len bežná drôtovačka.

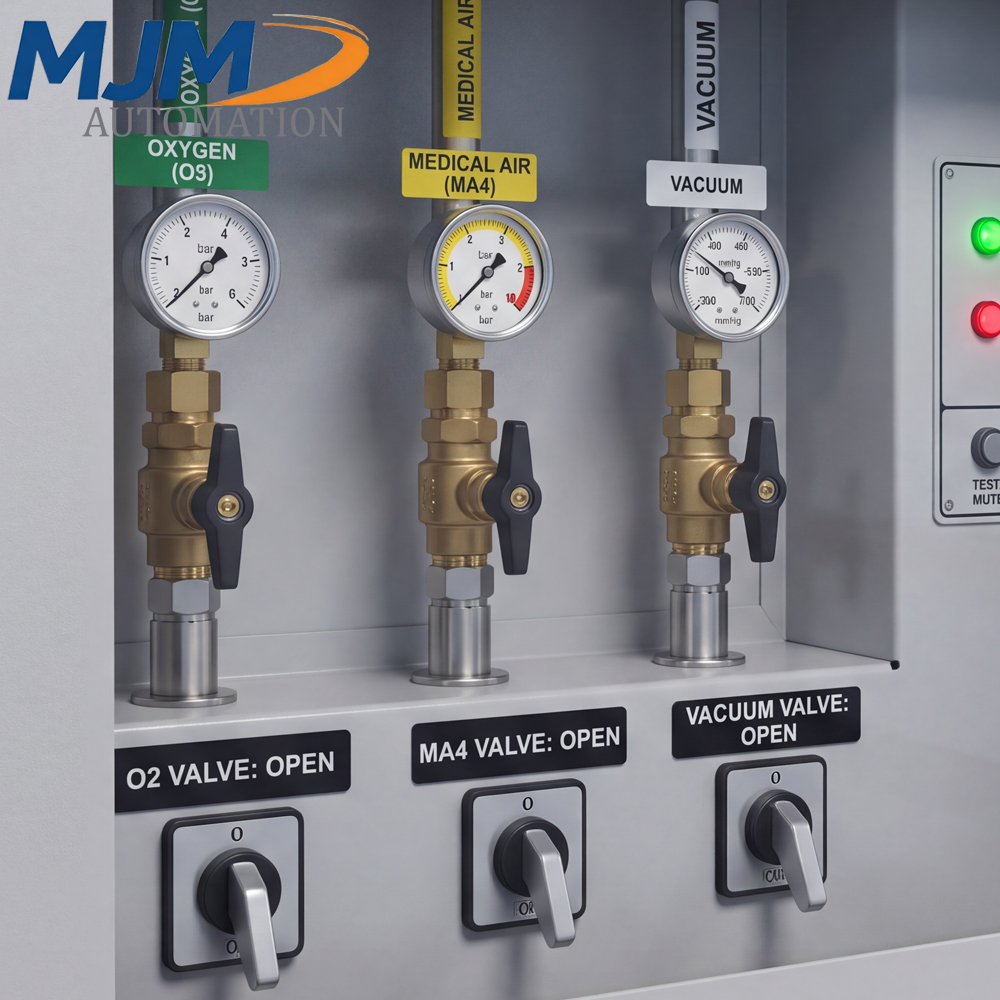

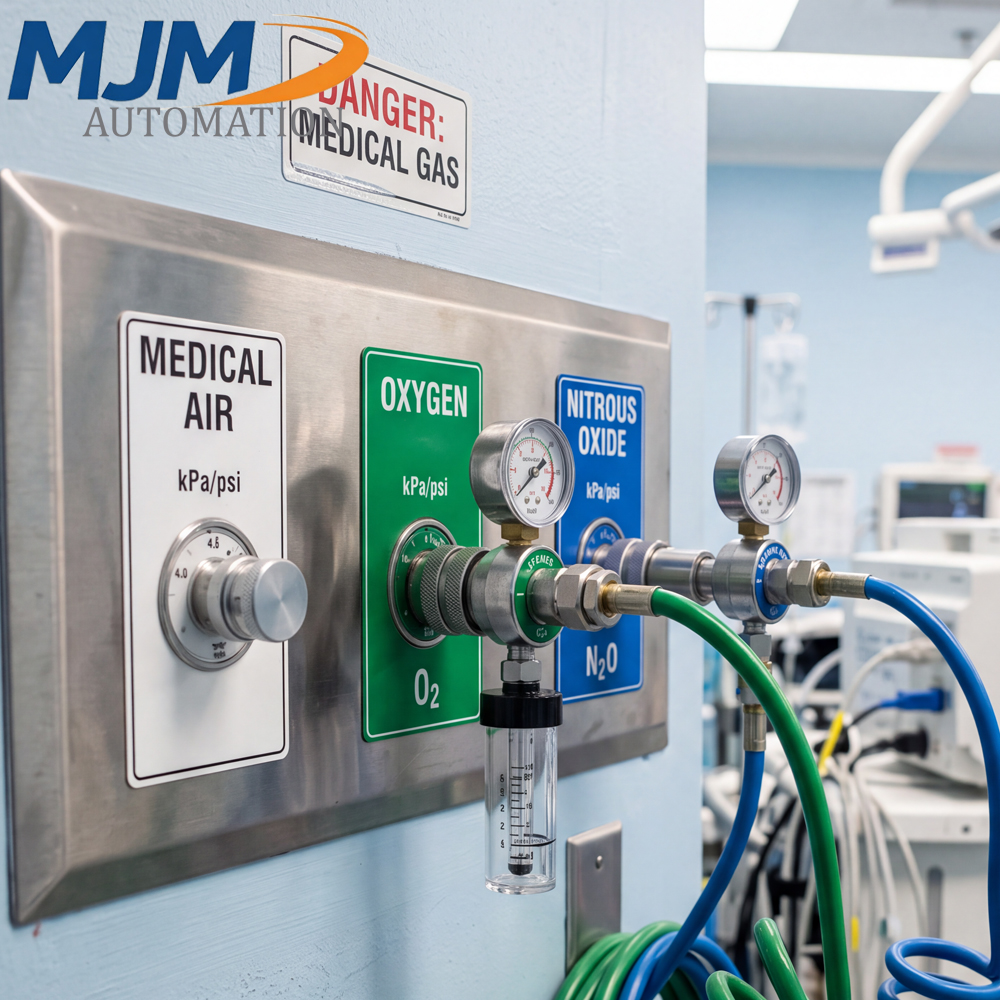

Dnes si vezmeme pod lupu niečo, z čoho majú mnohí rešpekt, no ak to zvládneš, si na stavbe za frajera: Elektrická integrácia a zbernicové zapojenie zónových uzatváracích ventilov (AVSU) a ich signalizačných panelov v priestoroch kategórie 2.

Prečo sa do tohto detailu vŕtam tak hlboko?

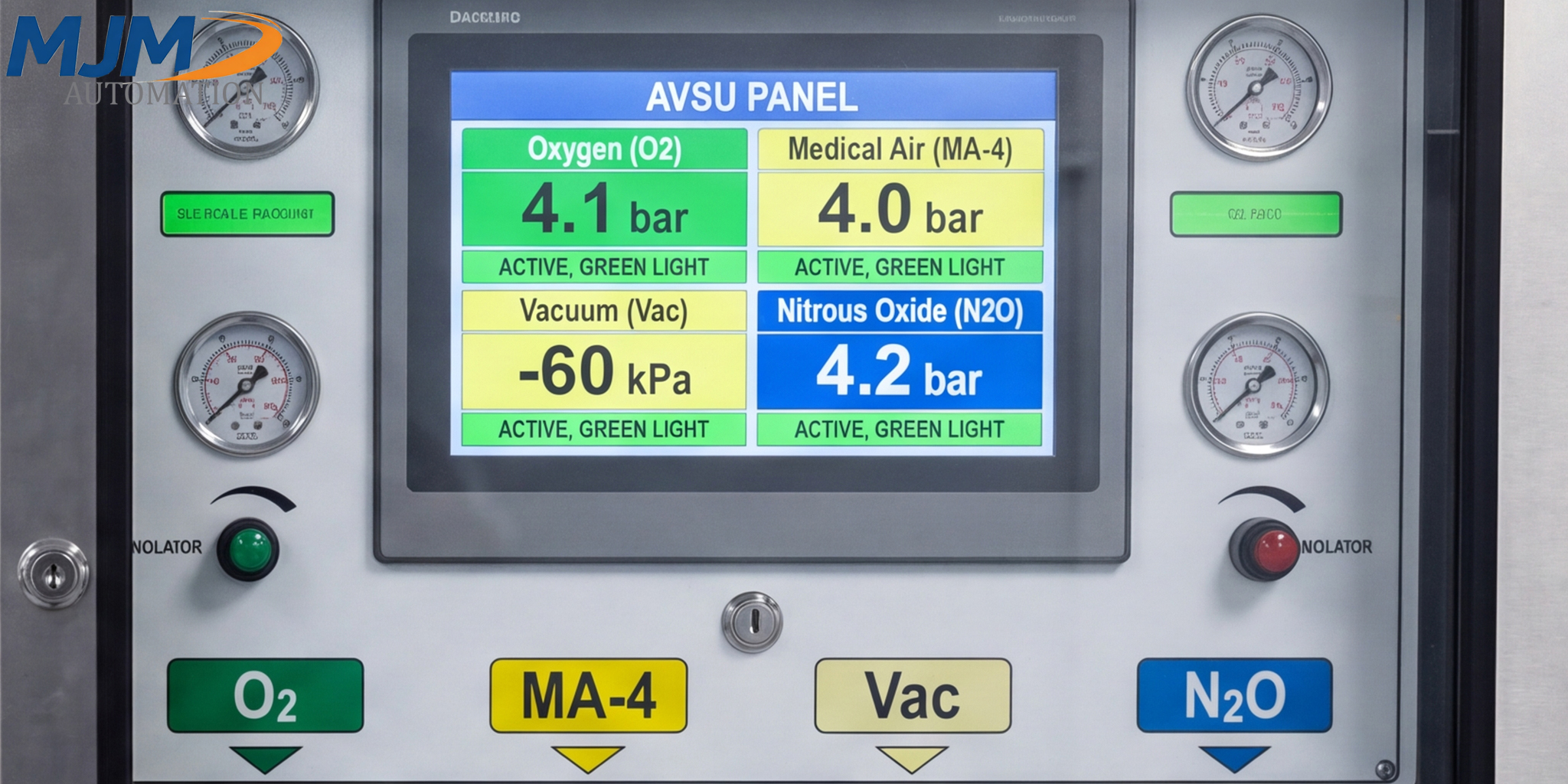

Zdôvodním ti to úplne jednoducho. Presne tu sa totiž láme chlieb medzi „bežným ťahačom káblov“ a top špecialistom, akých v MJM-AUTOMATION sprostredkúvame. Zatiaľ čo obrovský kompresor medzistienkou je v podstate len hlúpy motor, AVSU panel priamo pred operačnou sálou (alebo na JISke) je ten najkritickejší uzol. Je to bod, kde sa stretáva naša elektrika s absolútne kritickou pneumatikou. Ak tu, ako elektrikár na živnosť, spravíš chybu v tienení, zbernici alebo v pospájaní, pri commissioning-u (oživovaní) bude systém hádzať chybové hlášky, ktoré budeš hľadať týždeň. Alebo ešte horšie – priamo ohrozíš pacienta na sále.

Takže, ako na to, aby to klaplo na prvýkrát?

1. Analógové slučky a rušenie od meničov

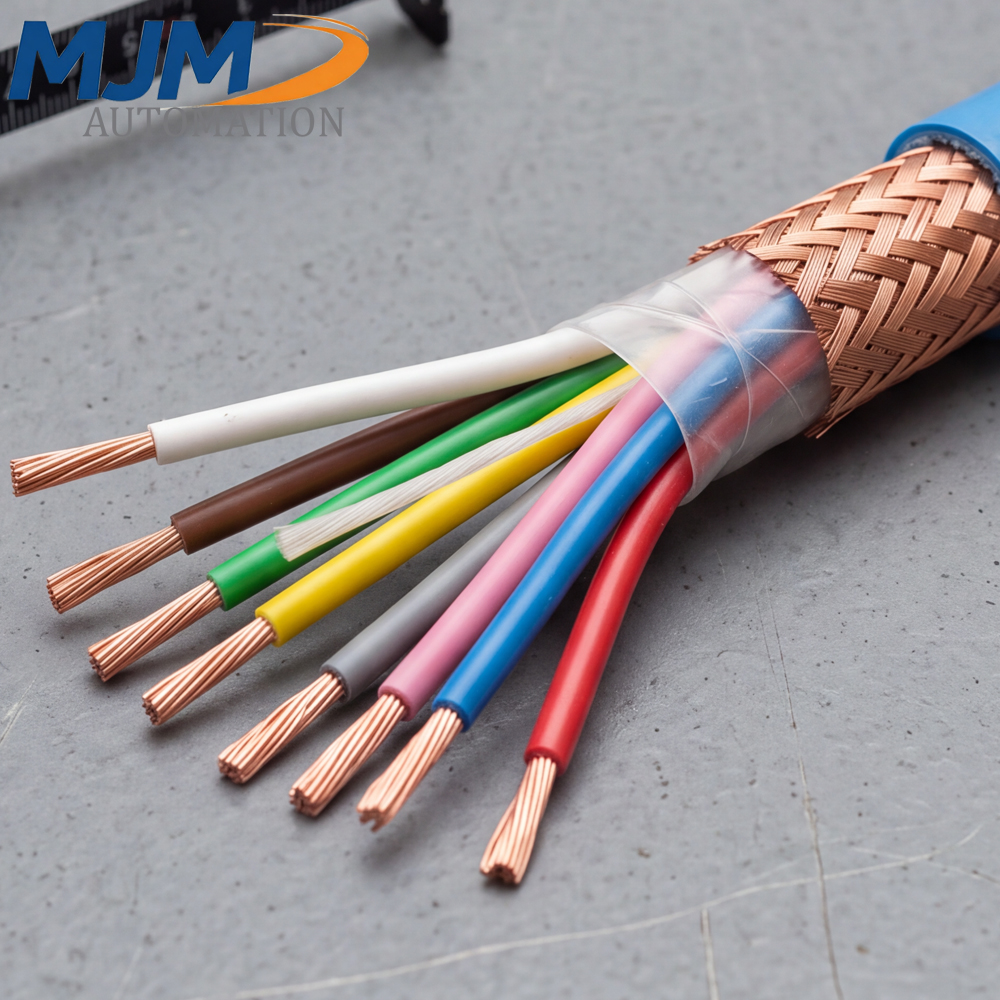

Tlak v systémoch (kyslík, stlačený vzduch, rajský plyn) sa z potrubia meria tlakovými prevodníkmi, ktoré idú do alarmového panela. Najčastejšie sa stretneš s prúdovými slučkami 4-20 mA. Tieto káble (často typu J-Y(St)Y alebo lepšie LiYCY) musia byť prísne tienené. Zlaté pravidlo: Tienenie uzemňujeme zásadne len na jednom konci (ideálne na strane panelu/centrály). Ak to ukostríš aj na paneli, aj na kostre potrubia, vytvoríš parádnu zemnú slučku. Indukované bludné prúdy z okolitých prístrojov ti rozhasia hodnoty a panel začne nezmyselne pískať, že padá tlak kyslíka, hoci je potrubie natlakované.

2. Dátové zbernice (RS-485 / CAN) a topológia

AVSU panely nie sú ostrovy – musia komunikovať s centrálnym velínom a technikmi údržby. V 90 % prípadov tu ťaháme RS-485 alebo Modbus RTU. Zabudni na hviezdu, ťaháš striktnú „daisy-chain“ (reťaz) od panelu k panelu. A čo je najdôležitejšie? Impedančné prispôsobenie. Na posledný panel v línii musíš nahodiť terminačný odpor (najčastejšie 120 ohmov). Ďalšia vec, ktorú si ako profík musíš ustrážiť: udržuj minimálne 20 až 30 cm odstup od silových trás (najmä od káblov k frekvenčným meničom vzduchotechniky). Ak musíš križovať silnoprúd, tak výhradne v 90° uhle. Zarušená zbernica na mediplynoch je nočná mora na odstraňovanie.

3. Doplnkové ochranné pospájanie (VDE 0100-710 / STN 33 2000-7-710)

Toto je tá absolútne najdôležitejšia vec v priestoroch kategórie 2 (sály, ARO). Každá jedna medená trubka mediplynu, ktorá vstupuje do AVSU boxu alebo do stropného zdrojového mosta (pendantu) nad operačným stolom, musí byť galvanicky spojená s lokálnou uzemňovacou zbernicou (PA svorkovnicou) danej miestnosti. Ako elektrikár tu napájaš medené káble s prierezom min. 4 mm² (mnohé nemocnice v DACH regióne trvajú na 6 mm²). Odpor medzi akoukoľvek kovovou časťou panelu mediplynu a PA zbernicou miestnosti musí byť po zmeraní pod 0,2 ohmu.

Prečo je ten odpor taký kritický? Kvôli tzv. mikrošokom. Ak má pacient zavedený katéter priamo do srdca, vonkajšia izolácia kože (ktorá bežne bráni úrazu) je premostená. V takom stave ho môže zabiť aj prúd o veľkosti zlomkov miliampéra. Ak by potrubie mediplynu malo iný potenciál ako operačný stôl a doktor sa dotkne oboch, ten zostatkový prúd prejde cez pacienta. My ako elektrikári tomu týmto brutálne prísnym pospájaním bránime.

Byť elektrikárom na mediplynoch v nemocniciach nie je o tom namontovať krabicu do steny. Je to o chirurgickej presnosti. My v MJM-AUTOMATION vieme, že máte na to robiť túto špičkovú prácu a presne na takéto profi projekty vás radi posielame.
