Nazdar chlapi. Tu je váš kolega, živnostník-elektrikár. Pre tých, čo ma ešte nepoznajú – behám po stavbách a priemyselných montážach pod krídlami MJM-AUTOMATION. Dnes si dáme na našom blogu niečo z kategórie „vyššia dívčia“.

Pôvodne som mohol napísať klasický článok, akých sú na nete desiatky. Mohli sme sa baviť o tom, aké farby majú trubky mediciálnych plynov, prečo nemocnica potrebuje záložné zdroje, aké dôležité sú kyslíkové alarmy na sálach, ako fungujú základné redukčné ventily, alebo aké sú všeobecné zásady BOZP na stavbe. Týchto päť otrepaných tém ale s kľudom preskočíme, lebo to už dávno ovládate.

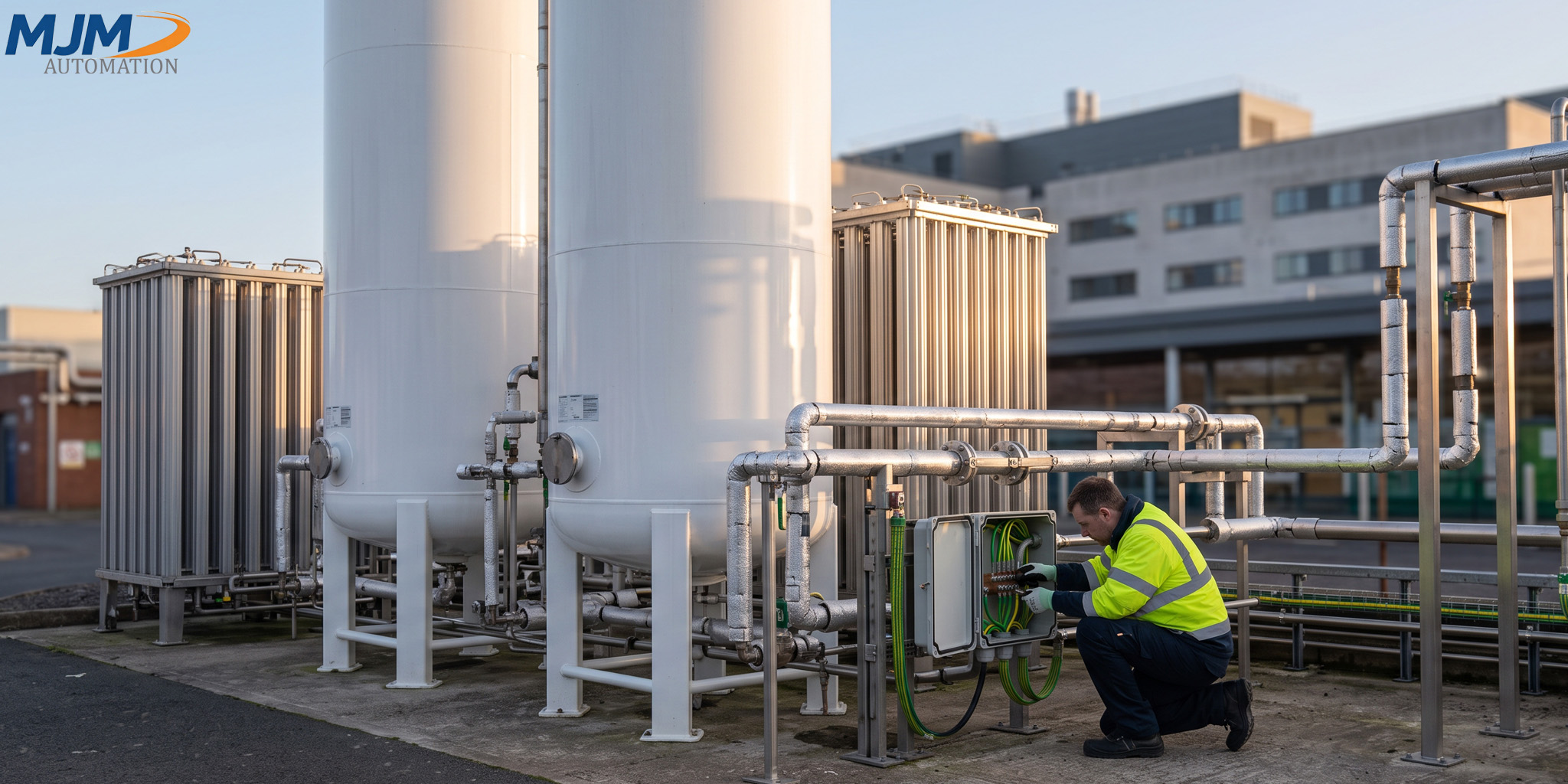

Poďme sa baviť o tom, z čoho majú rešpekt aj ostrieľaní borci: Vonkajšie stanice na kvapalný kyslík (LOX) v prostredí ATEX.

Jasné, keď prídete na montáž vonkajšej kryogénnej nádrže, riešite toho veľa. Ťaháte káble k atmosférickým odparovačom, zapájate EX-kové snímače tlaku a hladiny, a inštalujete zložité systémy elektrického vyhrievania (trace heating). To vyhrievanie je mimochodom super dôležité, lebo keď sa kyslík mení z kvapaliny pri -183 °C na plyn, všetko naokolo brutálne namŕza a bez ohrevu by vám zamrzli redukčné ventily. Samozrejme, všetko toto robíme v prísnom krytí (aspoň IP66) s certifikáciou do výbušného prostredia.

O týchto veciach by sa dal popísať román. Ja ich však dnes odsuniem na vedľajšiu koľaj a do maximálnych detailov rozoberiem jeden jediný, často podceňovaný prvok našej práce: Uzemnenie a ochranné pospájanie (Equipotential Bonding).

Prečo práve pospájanie a uzemnenie?

Možno si hovoríte, prečo chcem stráviť celý článok „len“ ťahaním žltozelených káblov. Dôvod je ten, že pri čistom mediciálnom kyslíku nepotrebujete na prúser otvorený oheň ani zlyhanie elektroniky. Kyslík sám o sebe nehorí, ale extrémne podporuje horenie.

Pri prúdení kyslíka v potrubiach vzniká trením statická elektrina. Ak sa tento náboj nemá ako vybiť kvôli zlému pospájaniu, vznikne iskra. A iskra v prostredí, kde je lokálne zvýšená koncentrácia čistého O2 (napríklad pri drobnom úniku na ventile), znamená okamžitú a fatálnu explóziu. Kým vyhrievanie „len“ bráni zamrznutiu technológie, dokonalé pospájanie je vaša priama poistka proti katastrofe. Je to ten najdôležitejší neviditeľný štít, na ktorom inšpektori a revízni technici (RT) pri odovzdávaní nemocničného diela nekompromisne bazírujú.

Poďme sa teda pozrieť pod lupu na to, ako sa to robí profesionálne.

Pospájanie (Equipotential bonding): Keď mechanika nestačí

Najväčšou chybou nováčikov pri LOX staniciach je predpoklad, že „veď to potrubie je kovové, zoskrutkované dokopy, to je vodivé samo o sebe“. Omyl.

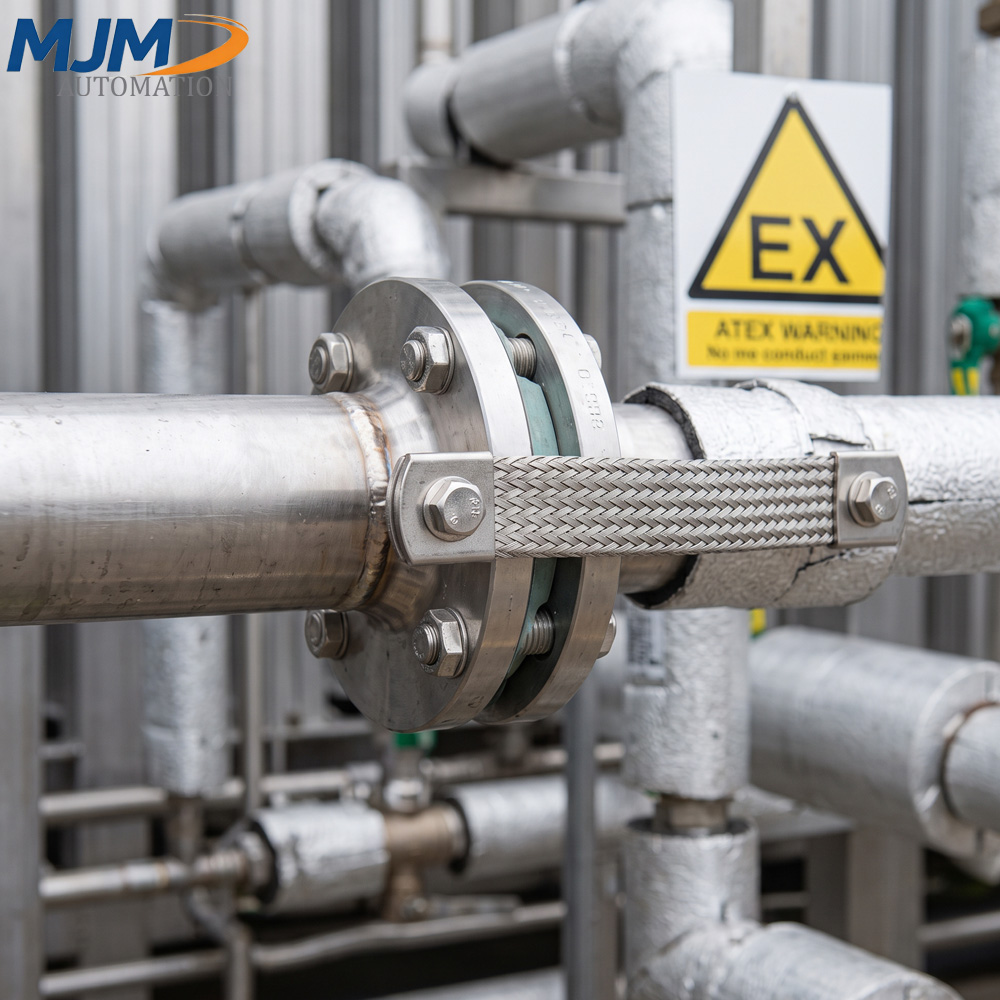

1. Izolačný efekt tesnení: Príruby na kyslíkových potrubiach a odparovačoch obsahujú špeciálne teflónové (PTFE) alebo iné nekovové tesnenia. Skrutky samotné často neposkytujú dostatočný a stabilný prechodový odpor na vyrovnanie potenciálu. Preto musíme každú jednu prírubu a každý ventil premostiť.
2. Premosťovacie káble: Nepoužívame hocijaký zbytok kábla z dodávky. Používame normované medené lanká (zväčša s prierezom min. 16 mm2) zalisované v káblových okách, alebo špeciálne nerezové pletence. Kábel musí byť dostatočne flexibilný, pretože celá kryogénna technológia sa vplyvom obrovských teplotných výkyvov rozpína a sťahuje. Pevný drôt by sa po jednej zime odtrhol.

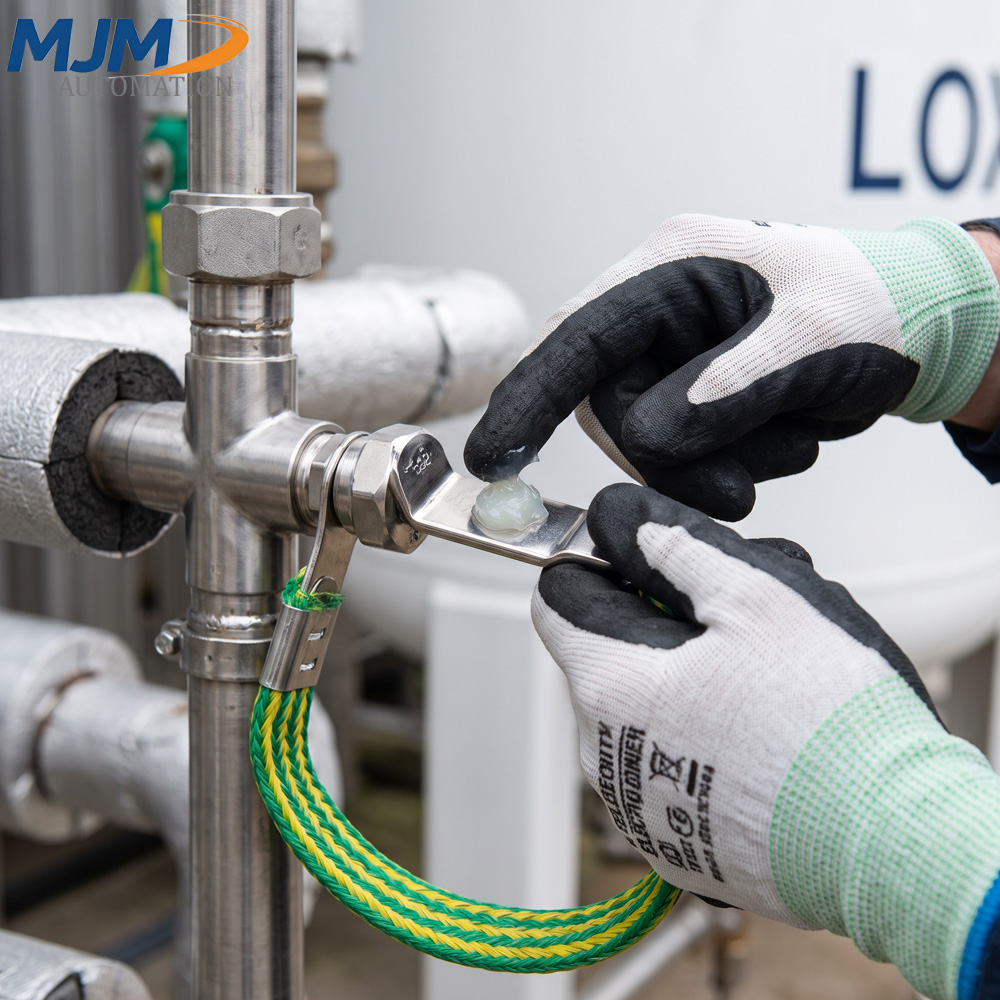

3. Kyslíková pasca (Extrémne dôležité!): V bežnej priemyselnej elektrike sme zvyknutí na zlepšenie prechodového odporu použiť kontaktnú vazelínu alebo sprej. Pri kyslíku na toto okamžite zabudnite! Akákoľvek bežná vazelína, olej alebo mastnota na báze uhľovodíkov pri kontakte s čistým kyslíkom spontánne vzplanie (dôjde k rázovej oxidácii bez nutnosti iniciácie iskrou). Plochy pod káblovými okami sa musia čistiť výhradne mechanicky (nasucho), alebo s použitím vysoko špecializovaných fluorovaných pást (napr. typu Krytox), ktoré majú certifikát pre styk s kyslíkom (BAM certifikácia). Ak to urobíte klasicky, sami vyrábate bombu.

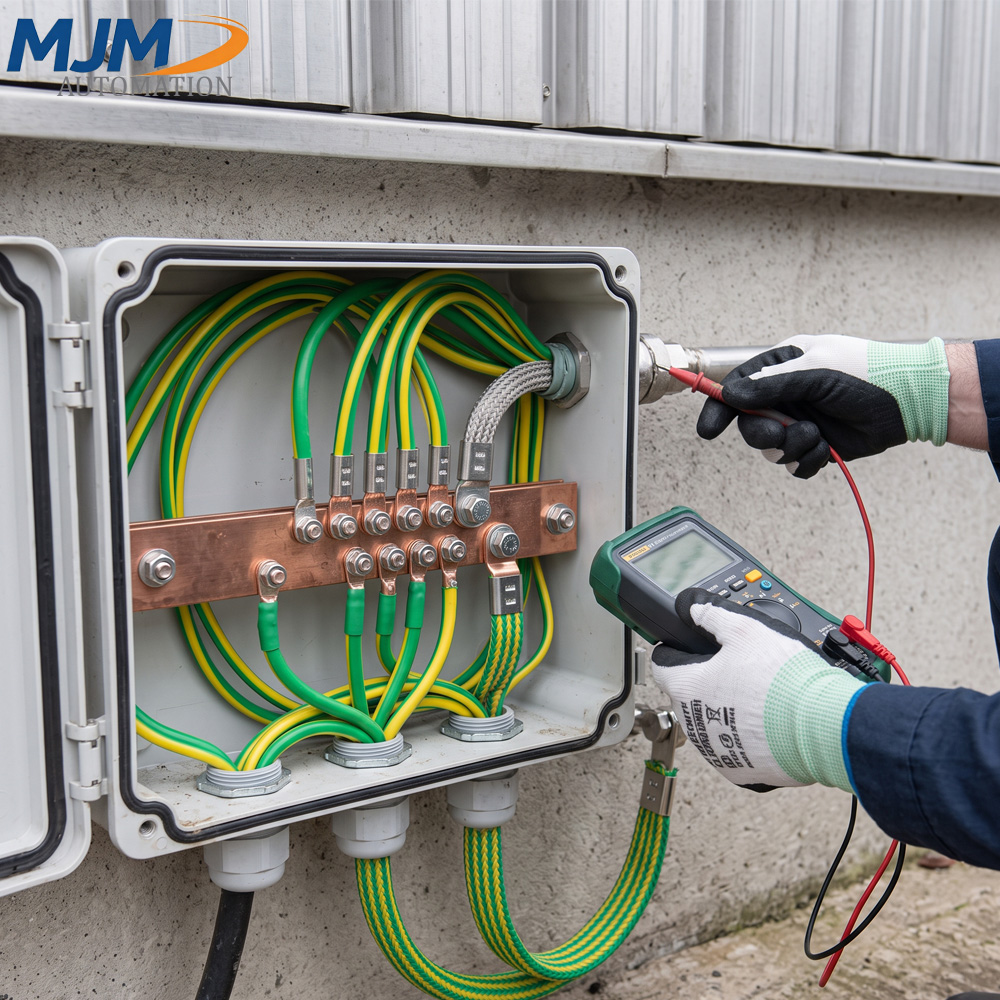

4. Hodnoty: Revízak vám pri odovzdaní zmeria prechodový odpor každého jedného spoja. V EX prostredí pre zamedzenie statického náboja normy hovoria o hodnotách do 1 megaohmu, ale v praxi pri ochrannom pospájaní na LOX staniciach sa vyžaduje s chirurgickou presnosťou prechodový odpor do 0,1 ohmu.

Uzemnenie samotného zásobníka: Boj s galvanickou koróziou

Samotný kryogénny zásobník (obrovská dvojplášťová termoska) musí byť pripojený na hlavnú uzemňovaciu sústavu nemocnice. Tu, vo vonkajšom prostredí, nastupuje boj s chémiou.

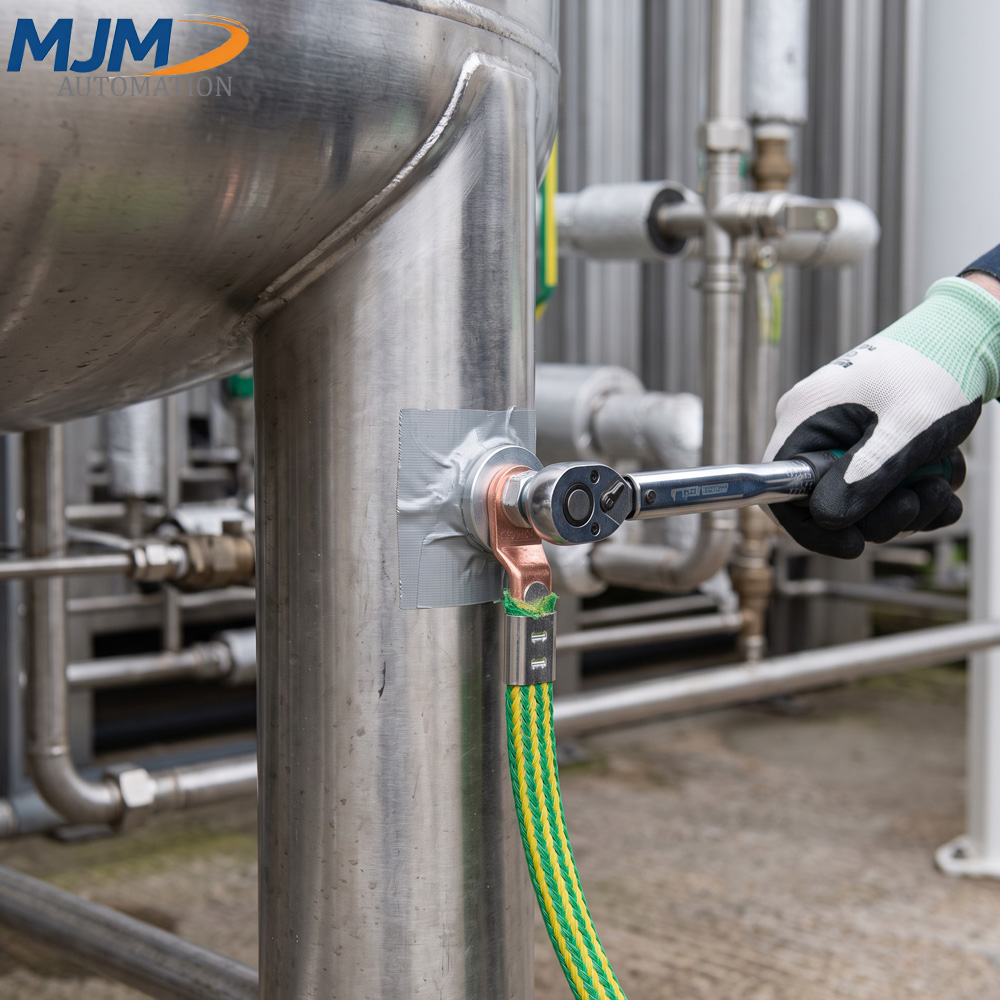

LOX nádrže a ich nohy sú zväčša z kvalitnej nerezovej ocele. Naše uzemňovacie vodiče a zbernice sú často z medi alebo pozinkovanej ocele. Ak napojíte medené oko priamo na nerezovú konštrukciu vonku (kde prší a sneží), vytvoríte ukážkový galvanický článok. Začnú tiecť bludné prúdy a v priebehu pár rokov vám spoj doslova zožerie korózia. Odpor vyskočí a nádrž stráca uzemnenie. My preto zásadne používame bimetalové (cupalové) podložky a špeciálne nerezové svorky, ktoré tento chemický prechod oddelia.

Každý zvod bleskozvodu a každé pripojenie na zemnič musí byť ošetrené antikoróznou páskou, okrem samotného miesta styku. Systém sa zväčša zapája do „hviezdy“, aby sme predišli vzniku zemných slučiek. Ak sa vám v obvode uzavrie slučka a vonku udrie blesk alebo vznikne skrat, indukovaný prúd by mohol preskočiť v podobe iskry priamo na technológii. A čo sme si povedali o iskrách a kyslíku na začiatku? Áno, katastrofa.

Zhrnutie od profíkov

Montáž a údržba vonkajšej ATEX LOX stanice v nemocnici nie je pre každého. Zapojiť odparovač a natiahnuť vyhrievací kábel vás naučia rýchlo. Ale chápať súvislosti – prečo nesmiete použiť pri kyslíku bežnú vazelínu, prečo musíte riešiť bimetalické prechody v daždi a ako sa správa statická elektrina pri prúdiacich plynoch – to robí z bežného elektrikára špičkového profíka.

V MJM-AUTOMATION si zakladáme na tom, že naši živnostníci nie sú len „ťahači káblov“, ale technici, ktorí chápu, prečo veci robia. Zverujú sa nám nemocničné projekty práve preto, lebo vieme, že kým zapojený senzor chráni systém, to nenápadné, perfektne zmerané pospájanie, chráni životy.

Ak ťa takáto odborná robota baví a máš na ňu hlavu aj ruky, vitaj v klube.
