Keď sa povie inštalácia mediciálnych plynov, väčšina ľudí si predstaví zváranie medených trubiek a inštaláciu redukčných ventilov. Ale my elektrikári vieme, že bez precízne nakáblovaného, odrušeného a integrovaného monitorovacieho systému je akákoľvek kyslíková stanica len natlakovanou bombou naslepo.

V MJM-AUTOMATION spájame špičkových elektrikárov – živnostníkov s projektmi, ktoré si vyžadujú viac než len natiahnutie CYKYny do rozvádzača. Dnes sa pozrieme na to, s čím sa reálne stretneš pri oživovaní a údržbe signalizačných panelov a ich integrácii do nadradených systémov nemocnice.

1. Analóg verzus Digitál: Prúdové slučky 4-20 mA v zarušenom prostredí

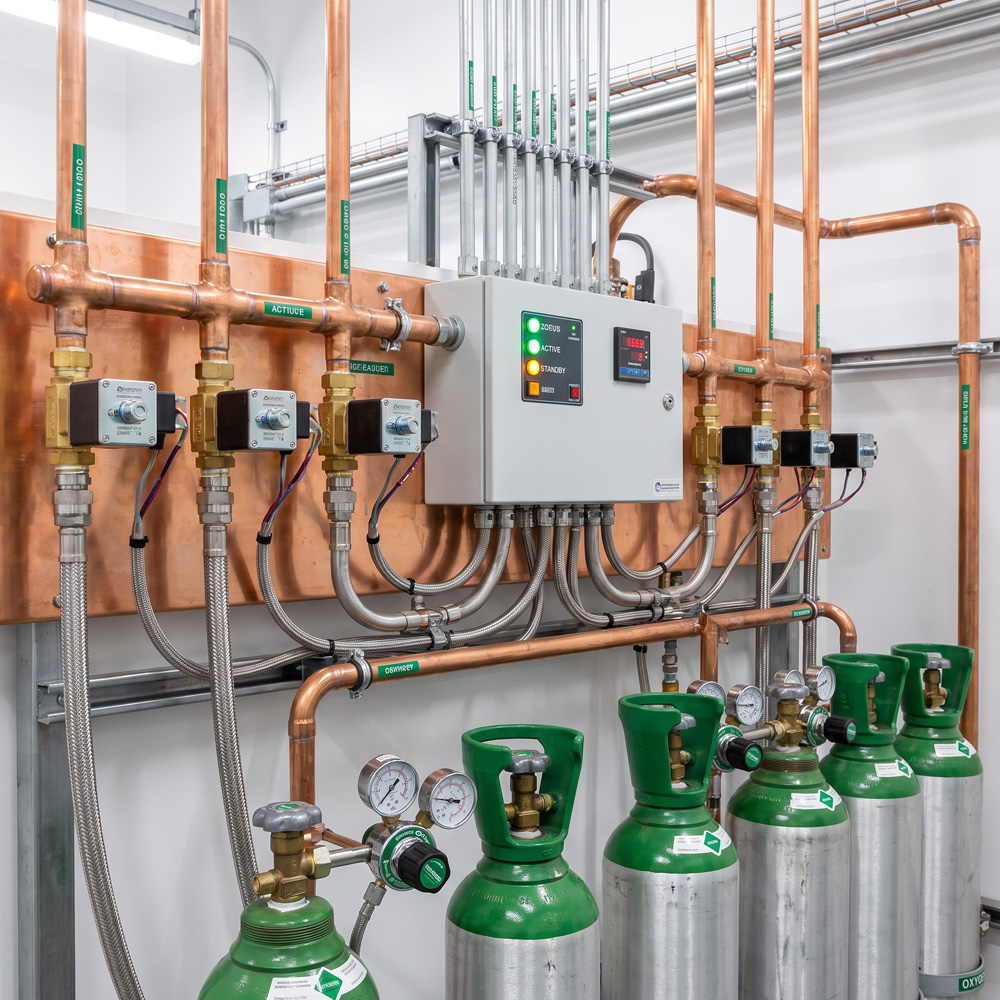

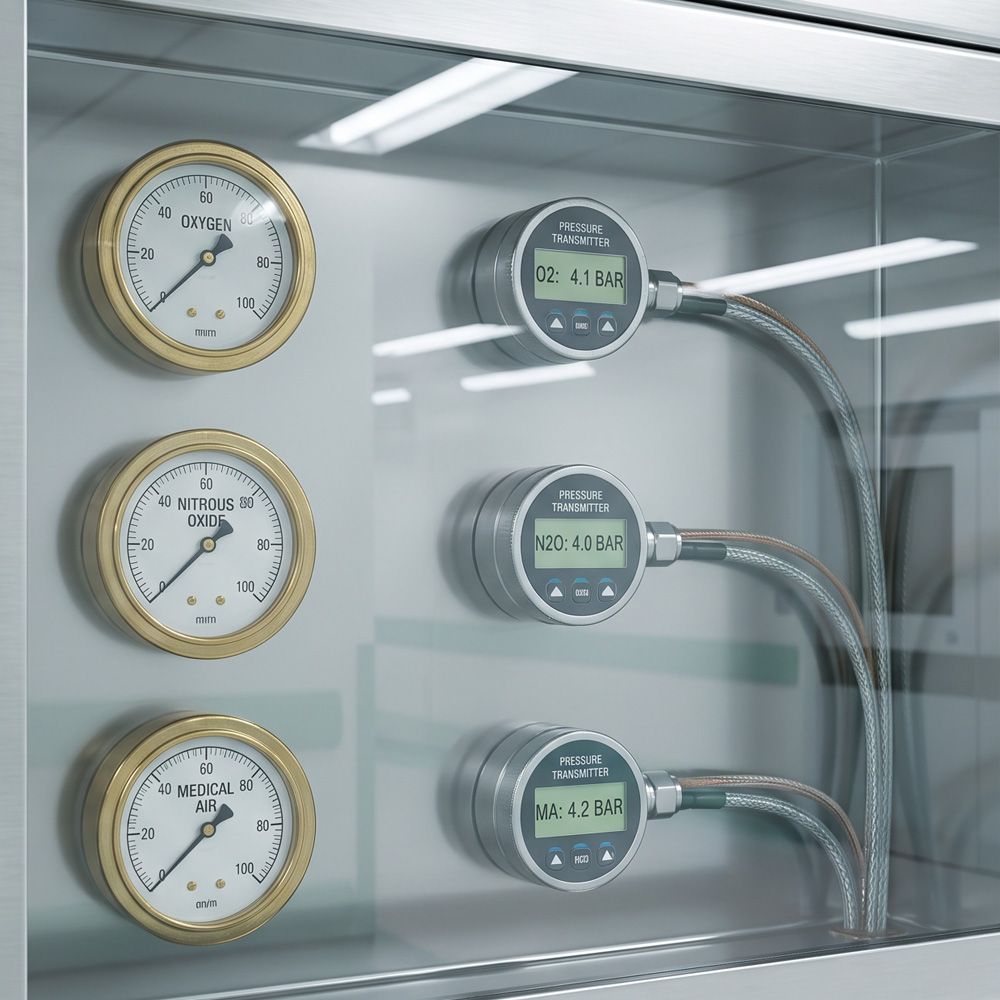

Mozgom celej plynovej infraštruktúry sú lokálne signalizačné panely (napríklad na JIS, ARE alebo operačných sálach), ktoré zbierajú dáta z tlakových snímačov. Tieto snímače najčastejšie komunikujú cez prúdovú slučku 4-20 mA. Prečo nie 0-10 V? Pretože nemocnica je extrémne zarušené prostredie.

Ako živnostník na stavbe musíš rátať s tým, že tvoje trasy pôjdu často v súbehu, alebo blízko technológií ako sú MRI (magnetická rezonancia), röntgeny či výkonné frekvenčné meniče VZT.

• Praktická výzva: Správne uzemnenie tienenia (FTP/STP káblov alebo špeciálnych JY(St)Y káblov). Tienenie musí byť uzemnené striktne len na jednom konci (zvyčajne v centrálnom rozvádzači), aby si nevytvoril zemnú slučku (ground loop), ktorá by do analógového signálu zaniesla šum. Pri poklese tlaku kyslíka o 0,5 baru systém nesmie vyhlásiť falošný poplach len preto, že o poschodie nižšie nabehol veľký kompresor.

2. Zbernicové systémy a integrácia do velína (BMS)

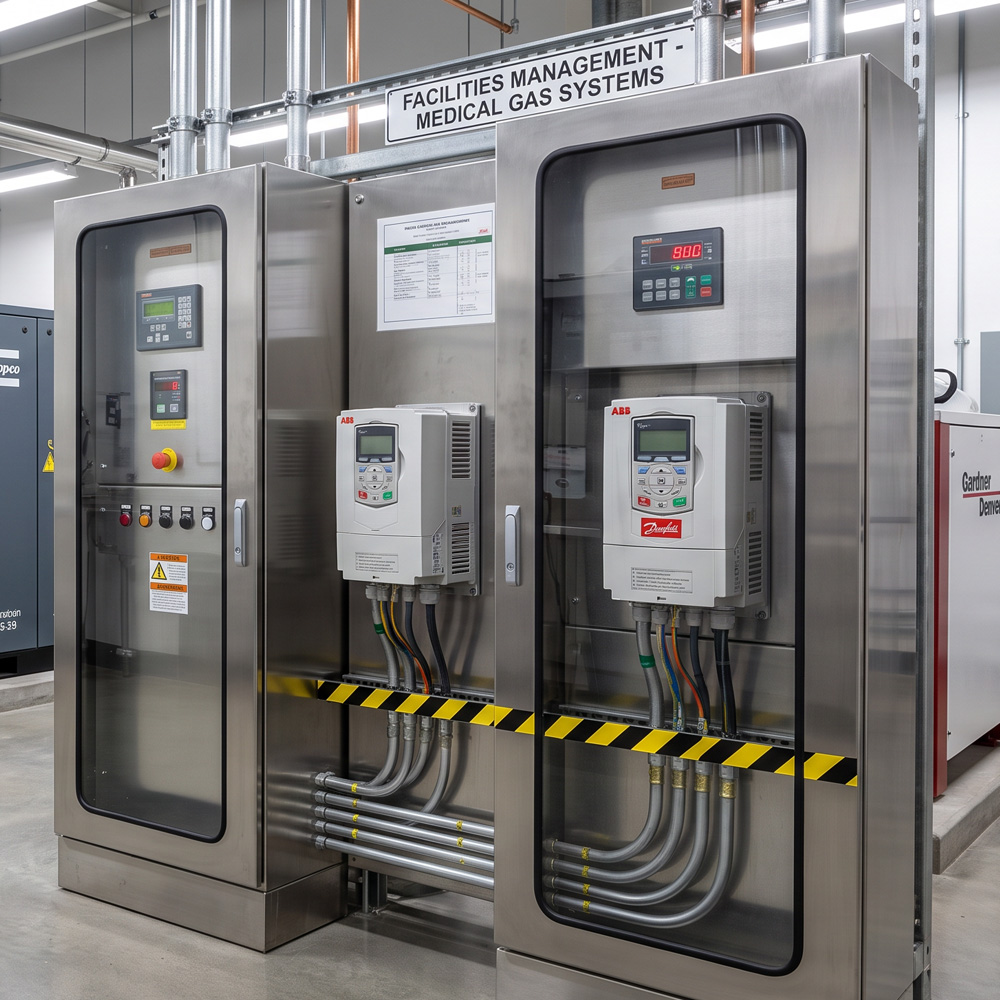

Moderné nemocnice už nefungujú len na lokálnych pípajúcich krabičkách. Všetky dáta z redukčných staníc, odparovačov a zónových ventilov musia tiecť do centrálneho velína – do systému BMS (Building Management System).

Tu už tvoja práca prechádza do oblasti MaR a IT:

• Modbus RTU (RS-485) / BACnet: Mnohé hlavné centrály mediciálnych plynov využívajú pre komunikáciu sériové linky. Tvojou úlohou pri montáži je zabezpečiť správnu topológiu zbernice (striktná „daisy chain“ línia bez odbočiek) a nezabudnúť na terminačné odpory (zvyčajne 120 Ω) na koncoch linky. Odrazy signálu na zbernici pri vysokých prenosových rýchlostiach dokážu znefunkčniť komunikáciu celej plynovej centrály.
• Bezpotenciálové kontakty vs. dátová komunikácia: Pri starších systémoch, alebo pri požiadavkách na absolútnu „blbovzdornosť“, sa stále využívajú reléové výstupy (Common, NO, NC). Ako elektrikár musíš zabezpečiť, aby v prípade úplného výpadku napájania panela kontakt „odpadol“ do alarmového stavu (Fail-Safe zapojenie).

3. Kritická redundancia a napájanie: Hra s izolovanou IT sieťou

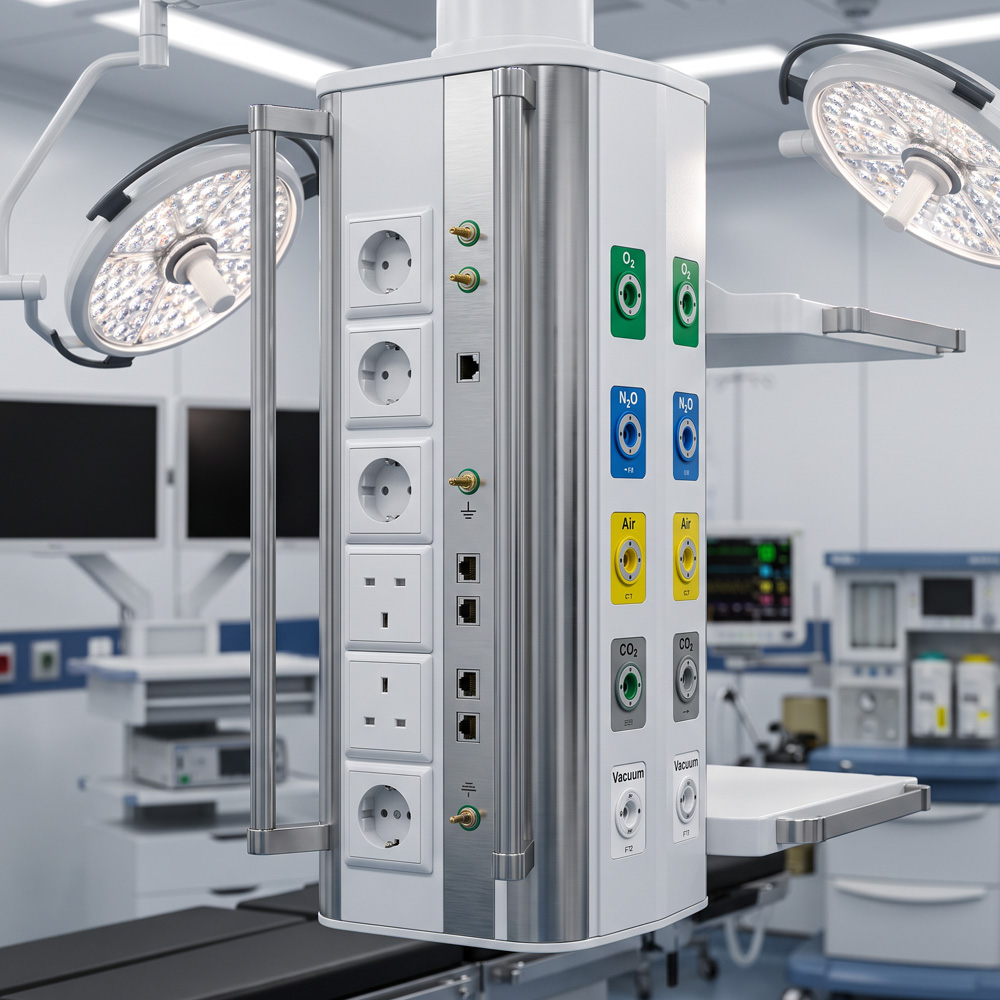

Mediciálne plyny spadajú do kategórie život zachraňujúcich systémov. Ich monitorovanie nikdy nevisí na jednom ističi. Pri zapájaní signalizačných panelov na sálach sa stretneš s nemocničnou zdravotníckou IT sieťou (izolovanou sústavou), ktorá je napájaná cez oddeľovacie transformátory so strážičom izolačného stavu (HIS).

• Dvojité napájanie: Každý dôležitý panel mediciálnych plynov musí byť napájaný z dvoch nezávislých zdrojov. Zvyčajne ide o kombináciu siete zálohovanej centrálnou UPS a motorgenerátorom.
• Údržba v ostrej prevádzke: Keď ako živnostník robíš údržbu na týchto rozvádzačoch, musíš presne vedieť, ako systém prepína medzi zdrojmi. Neodborný zásah alebo skrat pri doťahovaní svoriek v paneli nevyhodí len tvoj istič, ale môže aktivovať alarm izolačného stavu na celej operačnej sále počas prebiehajúcej operácie.

4. Skúšky a kalibrácia bez paniky

Najväčšia skúška tvojej profesionality prichádza pri odovzdávaní diela. Simulácia kritických stavov (vysoký tlak, nízky tlak, výpadok zdroja) znamená, že všetky prepojenia musia zafungovať. Skúsený živnostník vie, že predtým, než na snímači umele zhodí tlak, musí cez rádiostanicu alebo telefón komunikovať s dispečingom nemocnice. Systémy mediciálnych plynov sú navrhnuté tak, aby pri alarme „kričali“ čo najhlasnejšie (opticky aj akusticky). Prepojenie a otestovanie spätnej väzby (napríklad tlačidla „MUTE“ na paneli) vyžaduje perfektnú znalosť čítania elektrotechnických schém dodaných výrobcom technológie.

Záver: Si pripravený na túto ligu?

Práca na elektroinštaláciách pre mediciálne plyny nie je o drážkovaní stien. Je to hodinárska práca s káblami, čítanie zložitých MaR schém a obrovská zodpovednosť. Pre elektrikárov – živnostníkov, ktorí majú hlavu na správnom mieste a vedia si poradiť so zbernicami a redundanciou, je to však jedna z najlepšie platených a najstabilnejších prác na trhu.
