Keby ste sa ma pred desiatimi rokmi, keď som montoval klasické valčekové dráhy a CNC frézy, spýtali, ako stroj vie, kde presne sa nachádza jeho pohyblivá časť, odpoveď by bola jednoduchá. Ukázal by som vám na hrubý káblový zväzok (tzv. húsenicu), ktorý sa ťahá za vozíkom, na optické sklenené pravítko alebo na rotačný enkodér nacapený priamo na hriadeli motora. Skrátka, mechanika a drôty. Vidíš to, chytíš to, a keď sa to pokazí, vymeníš to.

Lenže potom stojíte v antistatickom obleku v čistom priestore (cleanroome), pozeráte sa na nerezovú dráhu LEV systému a na nej sedí „mover“ (vozík). Žiadny kábel. Žiadna baterka. Žiadne sklíčko, od ktorého by sa odrážal laser. Iba kus kovu s nebezpečne silnými magnetmi. Riadiaci systém pritom hlási jeho polohu s presnosťou na mikróny pri rýchlosti štyri metre za sekundu.

Prvá otázka každého normálneho mechanika, ktorý to vidí, znie: „Kde to má dofrasa oči?“

Slepý pasažier a vševediaca dráha

Základom pochopenia tejto technológie je zmieriť sa s tým, že vozík je absolútne hlúpy a slepý. Je to len pasívny nosič. Celá tá mágia odmeriavania sa deje priamo pod ním, bezpečne schovaná v hermeticky uzavretej dráhe (statore).

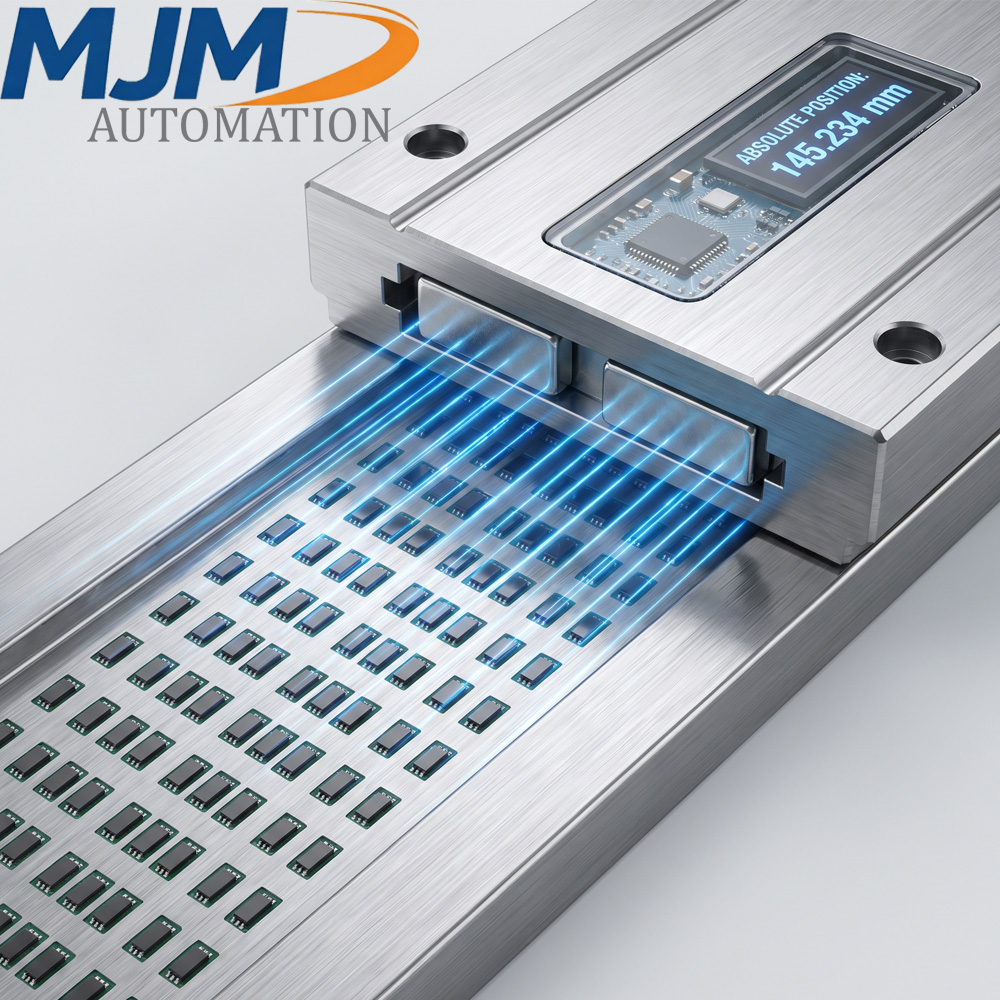

Pod tým dokonale vylešteným nerezovým krytom, ktorý my na montáži musíme s chirurgickou presnosťou spájať, je zaliata hustá sieť takzvaných Hallových snímačov. Predstavte si ich ako tisíce miniatúrnych digitálnych kompasov, naukladaných tesne vedľa seba v dlhom rade.

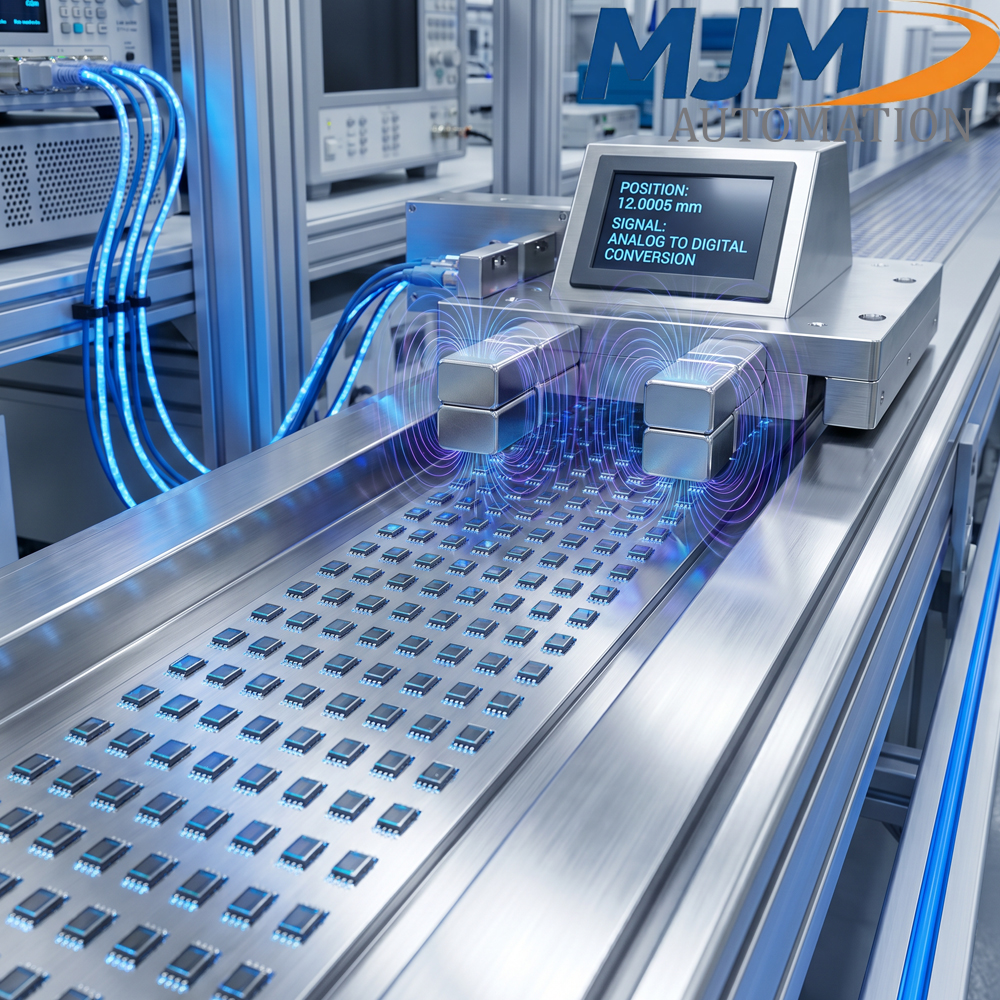

Keď vozík (so svojimi silnými neodýmovými magnetmi) preletí nad dráhou, jeho magnetické pole tieto „kompasy“ ovplyvňuje. Hallove sondy okamžite zaregistrujú zmenu a deformáciu magnetického poľa. Analógový signál, ktorý z nich vylezie, si prevezme integrovaný procesor v danom segmente dráhy. Ten na základe sily a tvaru tohto poľa presne vypočíta, kde sa stred vozíka nachádza. A robí to tisíckrát za sekundu.

Prečo sme zahodili klasickú optiku?

Prečo to inžinieri spravili takto zložito? Prečo tam proste nedali optické senzory, ako máme na každej jednej baličke?

Odpoveďou je to neslávne známe farmaceutické prostredie. Ako som spomínal minule, tu sa všetko sanituje plynným peroxidom vodíka (VHP) alebo sa dráhy rovno umývajú agresívnou chémiou a tlakovou vodou s teplotou 80 °C.
Keby ste na takúto linku namontovali klasickú optickú závoru alebo laserové pravítko, stane sa toto:

1 Zrkadielka a šošovky sa okamžite zahmlia, zanesú alebo ich agresívny plyn doslova rozožerie.

2 Voda sa dostane do konektorov, pretože bežné senzory len málokedy zvládajú plné krytie IP69K (odolnosť voči vysokotlakovému čisteniu).

A tu prichádza genialita magnetického odmeriavania: Magnetickému poľu je úplne jedno, že mu v ceste stojí trojmilimetrový nerezový plech. Prechádza cez neho ako nôž maslom. Všetka citlivá elektronika môže byť navždy zaliata v živici vo vnútri statora. Vy ako operátor môžete dráhu drhnúť, polievať, kúpať v kyseline, a snímače pod plechom o tom ani nevedia a stále neomylne čítajú polohu vozíkov.

Keď stotina milimetra znamená katastrofu (Realita na montáži)

Znie to ako bezúdržbová idylka, však? Pre koncového užívateľa áno. Pre nás na montáži je to občas nočná mora.

Riadiaci softvér očakáva plynulé a dokonalé magnetické pole. Akonáhle vozík prechádza z jedného modulu dráhy na druhý, preberá si ho nová sada Hallových snímačov. A tu prichádza na rad naša práca a náš pot. Ak my mechanici nespojíme dva segmenty dráhy absolútne dokonale, systém zblbne. Ak je medzi modulmi medzera (gap) väčšia čo i len o desatinu milimetra oproti tolerancii, alebo ak je jeden modul o chlp vyššie ako druhý, stane sa nasledovné: Vozík prejde cez spoj. Jeho magnetické pole sa kvôli mechanickej nepresnosti jemne vychýli z ideálnej osi. Hallove snímače v ďalšom module dostanú „škaredý“ signál. Procesor si na zlomok sekundy povie: „Počkať, tento vozík nie je tam, kde má podľa výpočtov byť!“

Na obrazovke blikne chyba Tracking Error (Chyba sledovania) a celá linka, na ktorej lietajú desiatky vozíkov s fľaštičkami plnými drahých vakcín, okamžite padne do tvrdého núdzového zastavenia.

Zápisník montážnika: Duchovia v stroji

Na klasickom páse, keď vám nefunguje snímač, jednoducho vidíte, že svieti červeno namiesto zeleno. Zoberiete handričku, utriete odrazku a ide sa ďalej. Alebo vezmete imbusový kľúč, snímač posuniete o pol centimetra a problém je vyriešený.

Pri LEV systémoch je odstraňovanie problémov bojom s duchmi. Senzory nevidíte. Sú ukryté. Ak vám linka hádže polohové chyby na jednom konkrétnom spoji, musíte zobrať presné meracie hodinky (úchylkomery), špeciálne kalibračné prípravky a začať s mikrometrickým ustavovaním. Povolíte nerezové skrutky, jemne dotiahnete nastavovacie červíky, stiahnete to na moment… a modlíte sa, aby to tentokrát prešlo bez chyby. Je to práca, pri ktorej občas zatúžite po veľkom kladive, ale namiesto toho musíte mať trpezlivosť hodinára.

Čo nás čaká nabudúce?

Keď už vieme, ako vozíky levitujú a ako dráha vie, kde presne sa nachádzajú, je čas pozrieť sa na ten najstresujúcejší moment celej montáže. V ďalšom diele si opíšeme „First Power-Up“ – prvé zapnutie pod prúdom. Povieme si, prečo sa pri oživovaní týchto systémov držíme ďalej od linky a ako vyzerá, keď softvérový inžinier klikne na tlačidlo „Homing“ a desiatky magnetických projektilov sa prvýkrát pohnú z miesta.
