V predchádzajúcich dieloch sme tie nerezové stavebnice rozbalili, vyrovnali na stotiny milimetra, nakáblovali a softvérovo oživili. Ak ste si mysleli, že po úspešnom transfere prvých testovacích moverov máme to najťažšie za sebou, realita farmaceutickej fabriky vás rýchlo vyvedie z omylu.

V tejto piatej časti sa pozrieme na to, čo sa deje, keď na linke utíchne montážny ruch, priestor sa sterilizuje a mašina sa odovzdá do ostrej prevádzky. Vitajte vo fáze, kde sa zo strojára stáva tak trochu chirurg a kde každá chyba v údržbe stojí tisíce eur za minútu.

Život v triede ISO 5: Údržba, pri ktorej sa nesmieš spotiť

Keď sa linka definitívne uzavrie do izolačnej technológie (RABS alebo kompletný izolátor), prístup k nej sa radikálne zmení. Zabudnite na to, že pri probléme otvoríte dvere, vezmete imbusák a idete „pohnúť snímačom“.

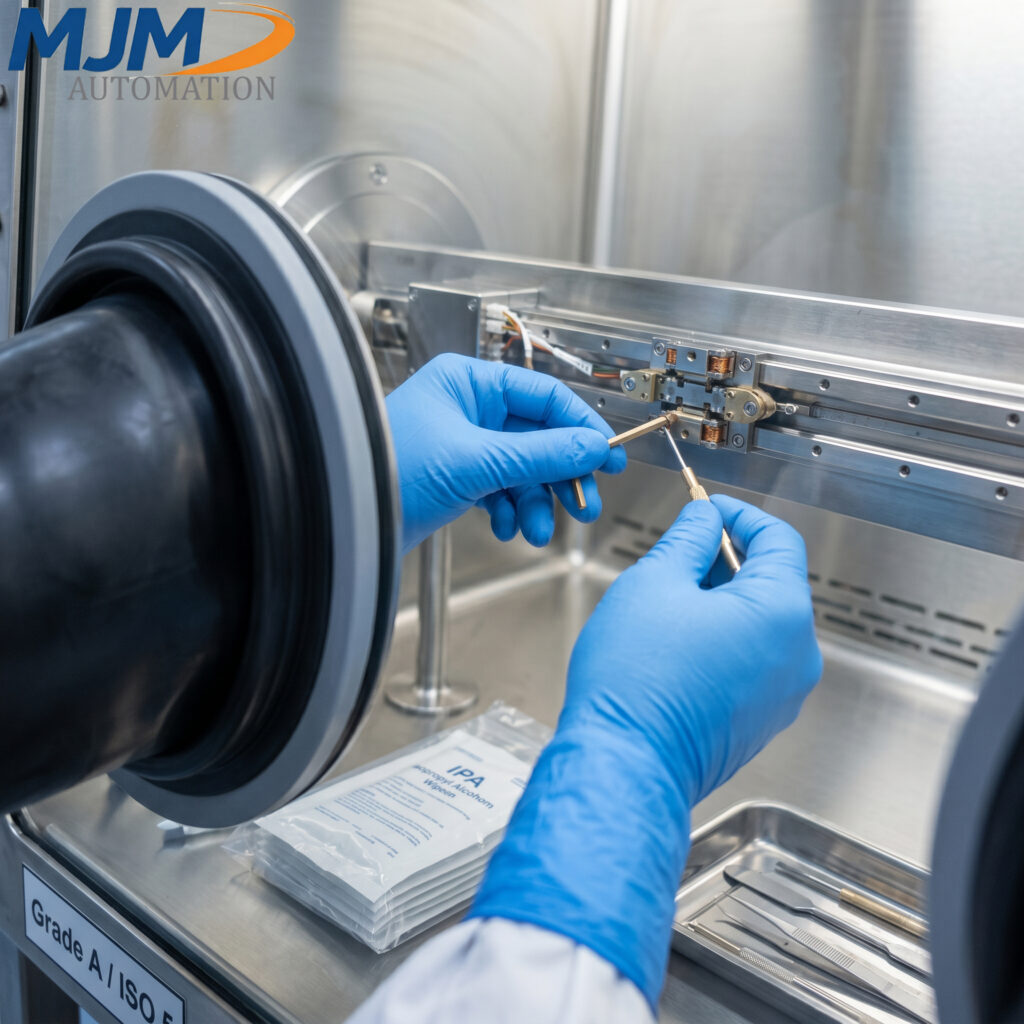

Údržba LEV systémov v ostrej prevádzke prebieha buď cez integrované rukavicové porty (kde máte v hrubých gumených rukaviciach cit ako v lyžiarskych palčiakoch), alebo v horšom prípade musíte ísť dovnútra. A ísť dovnútra triedy čistoty ISO 5 (Grade A) znamená kompletný rituál: gázové masky, dvoje rukavice, antistatický overal, v ktorom je po polhodine neskutočné teplo.

Zlaté pravidlo čistých priestorov: Najväčším zdrojom kontaminácie v cleanroome je človek. Každý prudký pohyb, každé spotenie znamená milióny mikročastíc vo vzduchu. Pri práci na magnetickej dráhe musíte byť pokojný ako budhistický mních.

Všetko náradie, ktoré si dovnútra beriete, prechádza sterilizačnou komorou. Ak vám do útrob mašiny spadne špeciálna bronzová skrutka, nemôžete ju len tak zdvihnúť, utrieť o montérky a naskrutkovať späť. Ide sa odznova – izopropylalkohol (IPA), sterilná utierka, validovaný postup.

Keď technológia štrajkuje: Čo hľadať za chybou „Tracking Error“?

LEV systémy sú neuveriteľne spoľahlivé, pretože nemajú žiadne opotrebovateľné mechanické časti. No keď sa niečo pokazí, väčšinou ide o softvérovú anomáliu vyvolanú externým faktorom. Najčastejším strašiakom na HMI paneli je hláška „Tracking Error“ – mover stratil synchrónnosť s magnetickým poľom dráhy.

Ako montážnik a údržbár idem vtedy vylučovacou metódou po týchto troch veciach:

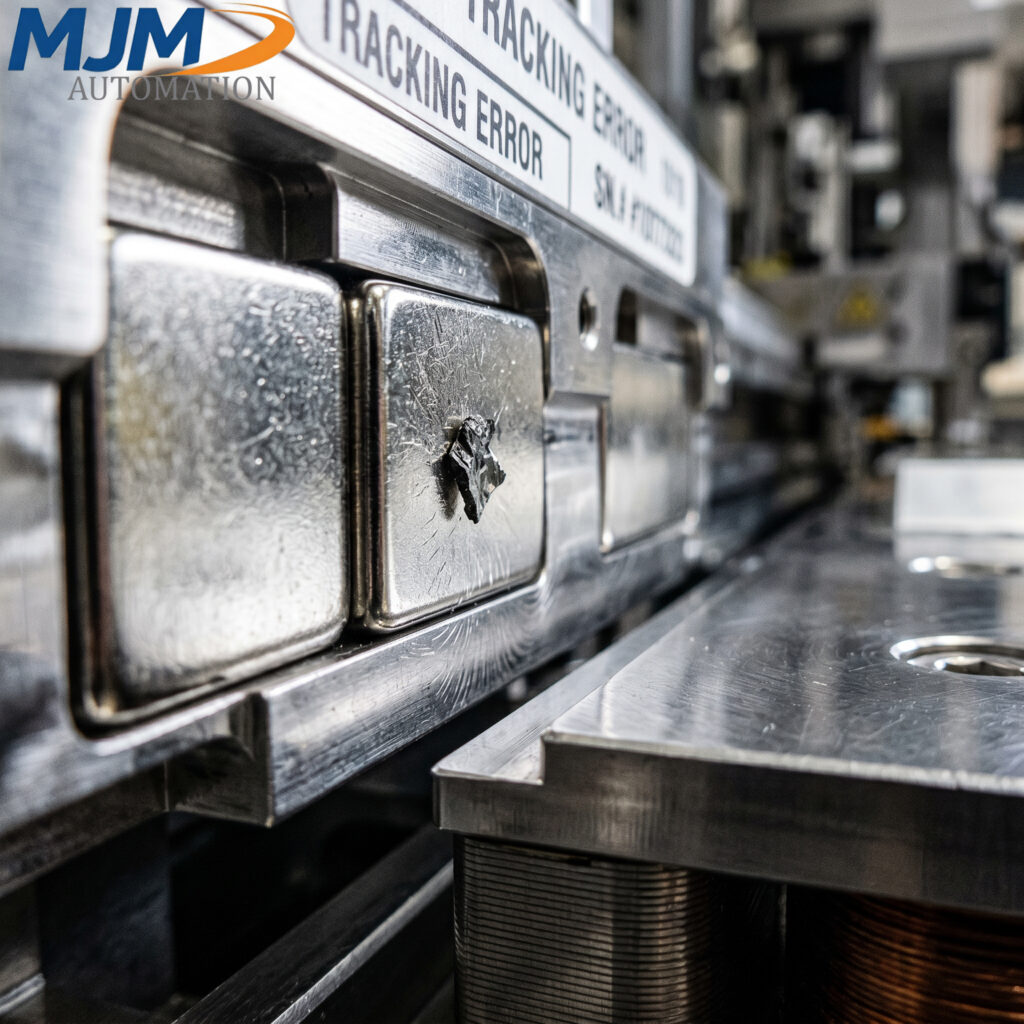

• Mikroskopický bordel (Magnetický prach): Hoci sme vo farmácii, permanentné magnety na movery fungujú ako dokonalé vysávače na akékoľvek kovové mikročastice, ktoré mohli zostať v systéme (napríklad z obalového materiálu alebo ihiel). Ak sa na spodok movera prichytí hoci len nepatrná kovová špona, zmení sa magnetická medzera (gap) a snímače polohy vyhlásia chybu.
• Tepelná rozťažnosť (Thermal Drift): Keď linka beží na plný výkon, movery lietajú rýchlosťou 4 m/s a bleskovo zastavujú, cievky v statore generujú teplo. Systémy majú síce integrované vodné alebo vzduchové chladenie, ale ak zlyhá chladiaci agregát, nerezové šasi dráhy sa začne nepatrne rozťahovať. Pre mechaniku je to zanedbateľné, pre magnetické pole na stotiny milimetra je to stopka.
• Mechanická kolízia na nadstavbe: Mover samotný neberie do úvahy, čo na ňom nesie. Ak sa mierne skríži nerezový držiak na injekčné striekačky a niekde v tuneli šuchne o vodiacu lištu, softvér okamžite zaznamená zvýšený odber prúdu na danej cievke (systém sa snaží pretlačiť odpor). Ak odpor presiahne limit, systém z dôvodu bezpečnosti mover „odpojí“ od poľa.

Mover-Management: Výmena „za horúca“ (Hot-Swap)

Jednou z najväčších výhod, kvôli ktorej manažéri fabrík milujú systémy ako B&R AcoposTrak alebo Beckhoff XTS, je možnosť výmeny movera bez odstavenia linky. Pri klasickom reťazovom dopravníku znamená pretrhnutie článku koniec zmeny a hodiny rozoberania. Tu je to otázka minút.

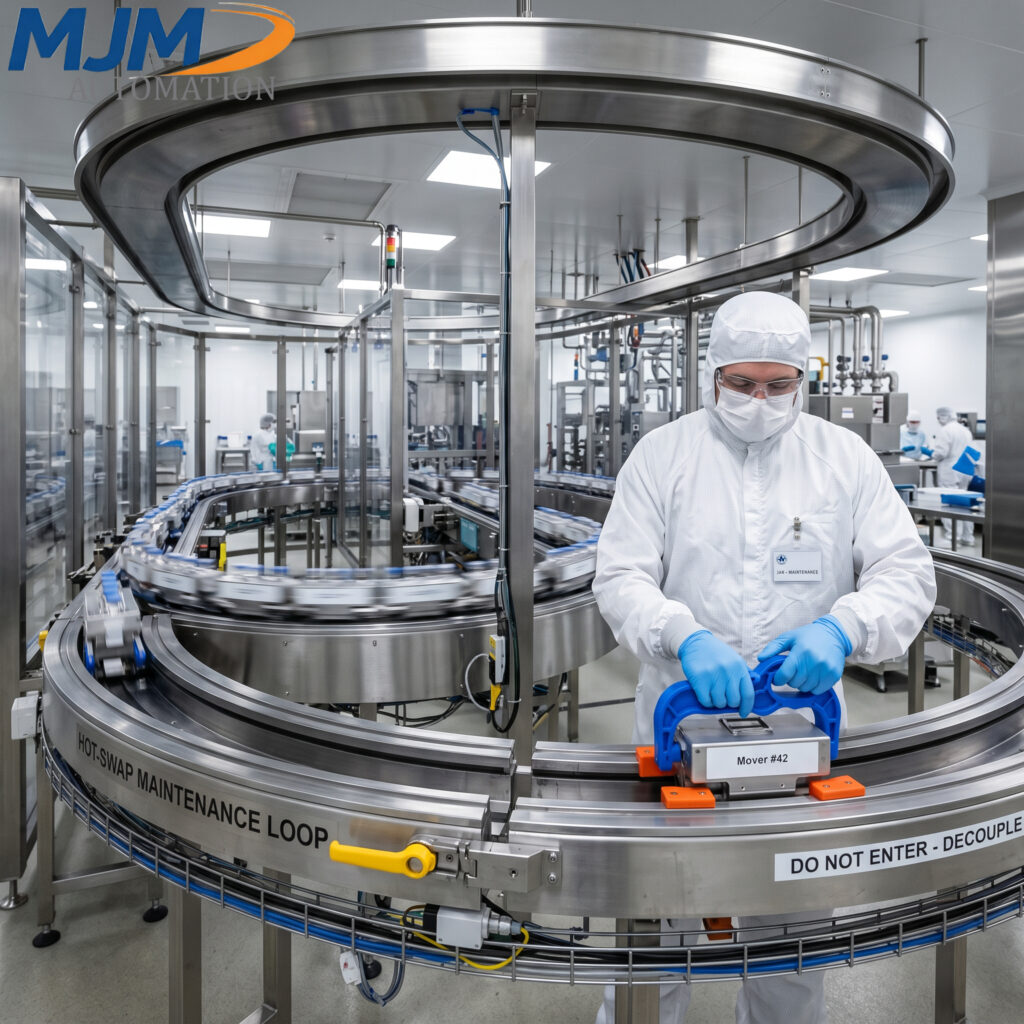

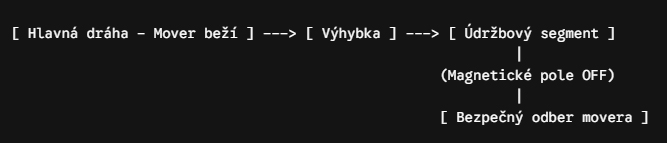

Ak má niektorý mover poškodený mechanický unášač (ktorý drží liekovku), operátor ho cez softvér nasmeruje na takzvanú údržbovú sekciu (v podstate slepá koľaj alebo výhybka dráhy).

V tomto mieste softvér vypne magnetické pole pre daný segment. Mover stratí svoju „mágiu“, dosadne na servisné dorazy a údržbár ho môže pomocou špeciálneho plastového prípravku (ktorý prekoná príťažlivosť zvyškových magnetov) bezpečne vytiahnuť. Nasadí sa nový, softvér ho okamžite napáruje cez RFID kód, priradí mu jeho identitu a mover sa zaradí späť do prúdu medzi ostatné fľaštičky. Bez toho, aby zvyšok linky vôbec spomalil.

Ten pocit, keď to funguje

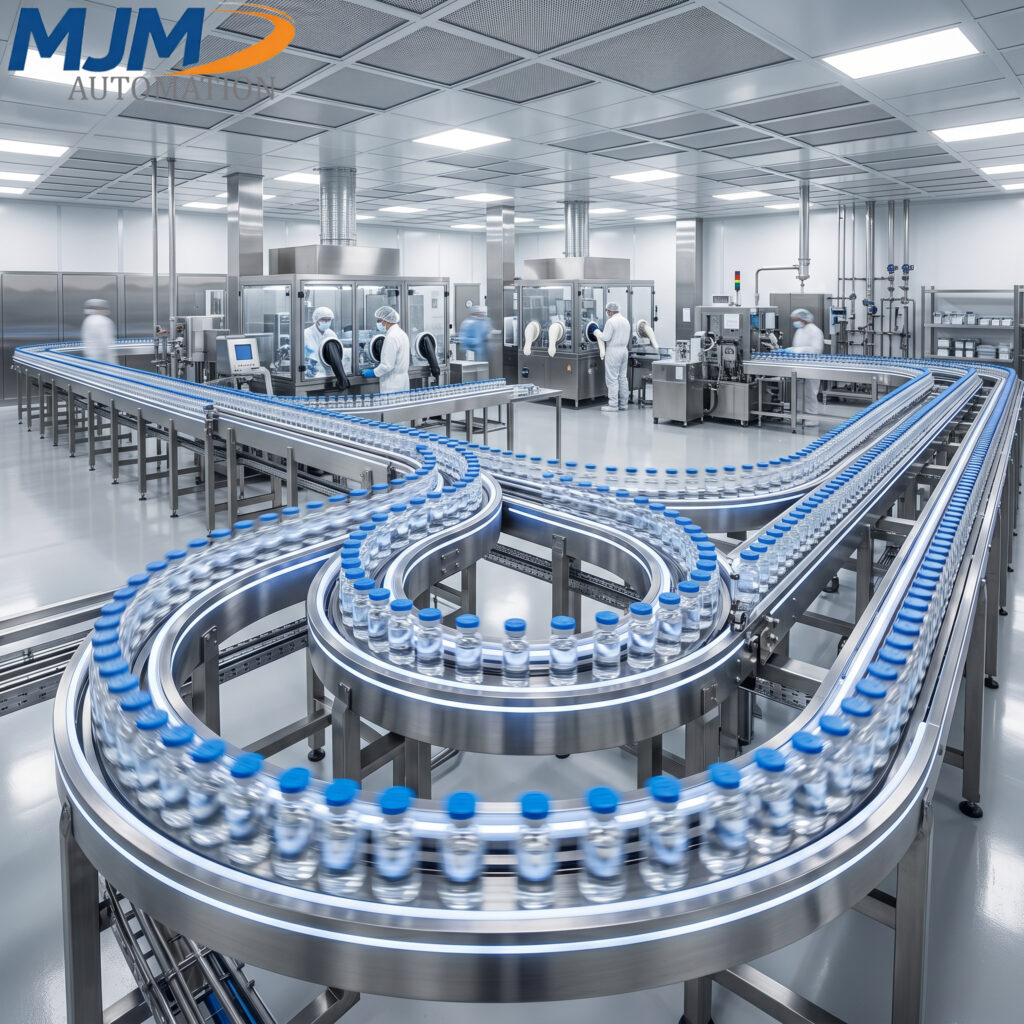

Keď po týždňoch kalibrácií, čistiacich cyklov a validačných testov konečne vidíte linku v plnej prevádzke, je to hypnotizujúci pohľad. Stovky moverov sa pohybujú v dokonalej tichosti. Žiadne hrkotanie reťazí, žiadny zápach z motorov. Vidíte len absolútne presný, plynulý tanec tisícov liekoviek za hodinu.

Človek, ktorý celý život opravoval klasické mechanické pásy, pri pohľade na LEV systém pochopí, že táto technológia už nie je o „dobrom kladive a vazelíne“. Je to symbióza programovania, magnetizmu a tej najčistejšej strojáriny, akú môžete na svete stretnúť. A vy viete, že každá jedna stotina milimetra, ktorú ste na dráhe nastavovali, tam má svoj zmysel.
