Keď sa povie „dopravníkový pás“, väčšina ľudí si predstaví gumený pás na letisku, na ktorom sa posúvajú kufre, prípadne valčekovú dráhu z logistického skladu. V tom lepšom prípade, ak už niekedy videli potravinársku prevádzku, sa im vybaví modulárna plastová reťaz. Lenže potom prídete na montáž do farmaceutickej fabriky, kde sa majú plniť sterilné injekčné striekačky alebo dávkovať drahé onkologické lieky, a zistíte, že všetko, čo ste doteraz o prevoze materiálu vedeli, môžete nechať pred dverami šatne.

Vitajte vo svete LEV – magnetických levitujúcich prepravníkov. Technológie, ktorá vyzerá ako zo sci-fi filmu, ale pre nás, čo ju montujeme, oživujeme a kalibrujeme, je to tvrdá, neuveriteľne presná strojárina.

V tejto sérii článkov vás vezmem priamo na montážnu plochu cleanroomov (čistých priestorov), kde sa namiesto kilogramov používa momentový kľúč na stotiny Newtonmetra a namiesto klasickej vazelíny berieme do ruky izopropylalkohol. V tomto prvom diele si povieme, prečo vlastne farmácia upúšťa od klasickej mechaniky a čo to tá „magnetická levitácia“ na linke vlastne znamená.

Zbohom, čierne šmuhy a mikročastice

Predstavte si klasický mechanický dopravník v plnej prevádzke. Ako montážnik a údržbár vidím veci, ktoré bežný človek neregistruje: ozubené kolesá, ktoré do seba zapadajú, remene, ktoré sa trením mikroskopicky opotrebúvajú, ložiská, ktoré potrebujú pravidelne primazať. A hlavne – oter. Každý mechanický pohyb vytvára mikročastice. Vo väčšine priemyselných odvetví je to jedno. Vo farmácii, v triedach čistoty ISO 5 (Grade A), je však jedna jediná zatúlaná častica prachu v liekovke dôvodom na vyhodenie celej šarže liekov za státisíce eur.

A potom prídete na montáž LEV systému (či už pracujete s technológiou lineárnych motorov ako B&R AcoposTrak, Beckhoff XTS, alebo s čistou levitáciou typu Planar).

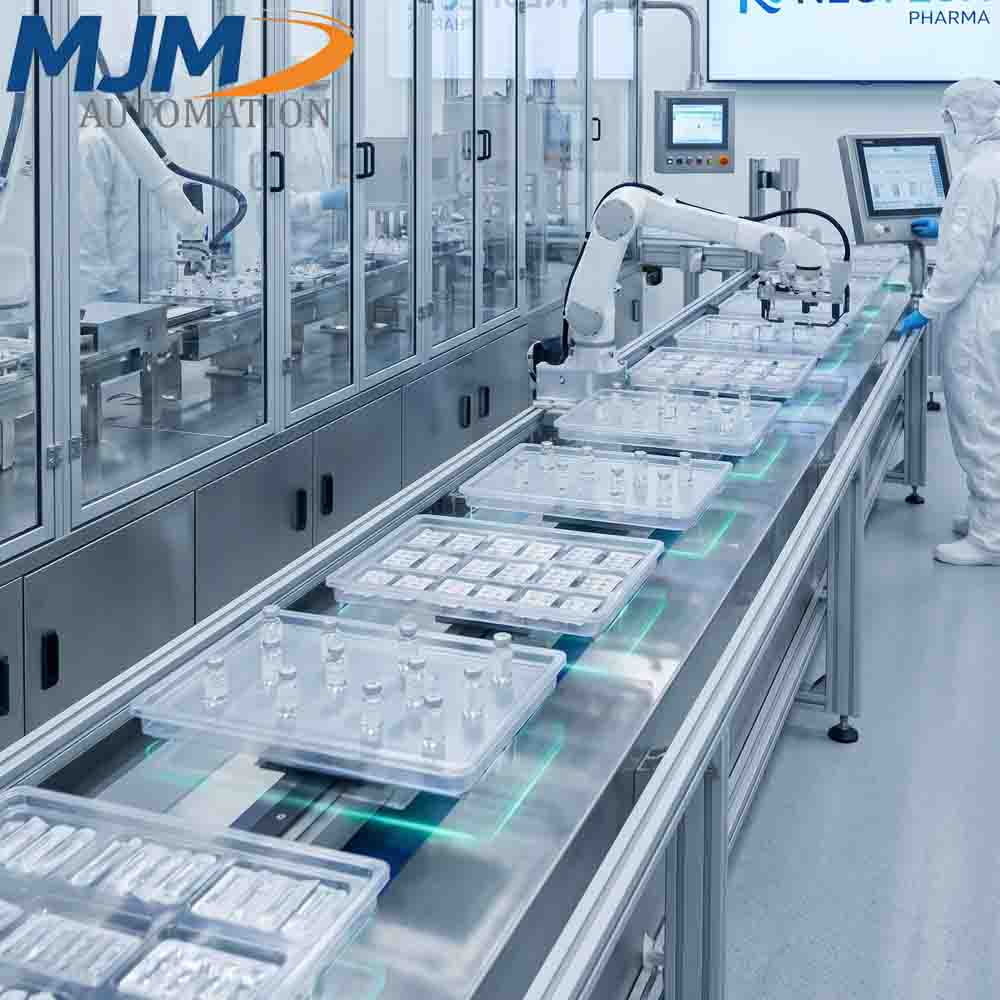

Žiadne remene. Žiadne reťaze. Žiadne vodiace lišty, ktoré treba premazávať. Len dokonale hladká nerezová dráha a na nej vozíky (tzv. movery alebo člnky), ktoré doslova plávajú vo vzduchu. Pre človeka z montáže je to kultúrny šok. Namiesto špinavých rúk od montážnej pasty pracujete v antistatickom obleku, maske a rukaviciach.

Čo to vlastne montujeme? (Princíp očami mechanika)

Nemusíme chodiť hlboko do teoretickej fyziky, na stavbe potrebujete hlavne chápať, ako tie komponenty do seba zapadajú a ako spolu komunikujú. Celý systém sa skladá z dvoch hlavných častí:

• Stator (Dráha): Skladá sa z jednotlivých motorových modulov (segmentov). Sú to vlastne masívne, sofistikované elektromagnety zaliate v nerezovom puzdre s krytím IP69K. To znamená, že modul prežije aj ostrek tlakovou vodou s teplotou 80 °C a agresívnu chémiu. Každý segment má v sebe integrovanú riadiacu elektroniku a pozičné senzory.
• Mover (Vozík/Člnok): Toto je tá mágia. Vozík nemá žiadne káble, žiadne batérie, žiadny motor. Je to pasívny kus kovu osadený extrémne silnými permanentnými magnetmi (zvyčajne neodým-železo-bór).

Ako to funguje v praxi? Akonáhle do segmentov dráhy pustíme prúd, softvér začne bleskovo (v milisekundových cykloch) meniť magnetické póly v statore. Vytvorí sa elektromagnetická vlna. Táto vlna vozík buď mierne nadvihne (v závislosti od typu systému), alebo ho magnetickou silou fixuje v presnej dráhe a tlačí vpred obrovskou rýchlosťou.

Prečo za to farmaceutické firmy platia milióny?

Keď vidíte faktúry za komponenty, ktoré vám chodia na montážnu halu, zatočí sa vám hlava. Prečo investor radšej nekúpi klasický dopravník za zlomok ceny? Pretože LEV systémy dokážu veci, o ktorých sa mechanike ani nesníva:

1. Absolútna bezčasticovosť (Zero Emission): Keďže nedochádza k treniu medzi vozíkom a dráhou (alebo je minimalizované na špeciálne schválené klzné materiály), nevzniká žiadny mechanický oter. Žiadny prach = bezpečná výroba vakcín.
2. Chirurgická presnosť a nezávislosť: Pri klasickom páse sa hýbe všetko naraz. Ak linka zastaví kvôli jednej chybnej fľaštičke, stojí celá fabrika. Pri LEV systéme ovláda softvér každý jeden vozík samostatne. Vozík č. 1 môže stáť pod dávkovacou ihlou, zatiaľ čo vozíky č. 2 a 3 za ním uháňajú rýchlosťou 4 m/s a vozík č. 4 práve cúva (áno, dokáže to jazdiť aj spätne) na opätovné preváženie. To všetko s presnosťou zastavenia na mikróny.
3. Sanitácia VHP (Vaporized Hydrogen Peroxide): Vo farmácii sa linky pravidelne sterilizujú plynným peroxidom vodíka. Tento plyn zničí všetko živé, ale aj väčšinu bežných plastov a kovov. Nerezové moduly LEV systémov sú na tento proces priamo stvorené. Vozíky pri čistení proste „odtrhneme“ z magnetického poľa a môžeme ich hodiť do autoklávu (sterilizačnej pece).

Zápisník montážnika: Prvé facky na stavbe

Aby som to maľoval len naružovo – montáž takejto technológie je pre chlapa, čo prešiel klasickými linkami, poriadna škola pokory. Tu sú dva hlavné dôvody, prečo pri nej potíme krv:

1. Pozor na prsty! (Sila neodýmu)

Keď vybaľujete movery z ochranných boxov, musíte dodržiavať prísne bezpečnostné predpisy. Tie magnety sú tak silné, že ak priblížite dva vozíky k sebe bez dištančnej podložky, stiahne ich to k sebe takou silou, že vám to bez problémov amputuje alebo rozdrví prst. Na montáži používame výhradne nemagnetické náradie – bronzové kľúče, hliníkové prípravky a špeciálne plastové páčidlá. Ak vám do blízkosti dráhy spadne obyčajný oceľový skrutkovač, magnetické pole ho pritiahne s takým rázom, že môže poškodiť drahé nerezové puzdro statora.

2. Geometria na stotiny milimetra

Zabudnite na to, že konštrukciu „nejako doklepnete“ gumeným kladivom. Keď spájate jednotlivé segmenty dráhy do dlhých oválov alebo otvorených línií, mechanická nadväznosť musí byť dokonalá. Používame úchylkomery (hodinky) a laserové trackery. Medzera (gap) medzi segmentmi a výškový rozdiel nesmú presiahnuť stotiny milimetra. Ak je tam zub, vozík pri prechode vo vysokej rýchlosti stratí magnetickú väzbu, snímače polohy vyhlásia chybu (tzv. tracking error) a celá linka padne do núdzového stopu.

Čo nás čaká nabudúce?

V tomto úvode sme si vysvetlili, prečo farmácia tieto magnetické zázraky potrebuje. V nasledujúcom diele sa pozrieme na samotný proces montáže. Prejdeme si to krok za krokom – od rozbalenia bední, cez presné ustavovanie geometrie na hliníkových a nerezových šasi, až po moment, kedy k dráhe prvýkrát prinesieme napájacie káble a zapneme hlavný vypínač. Ukážeme si, ako sa bojuje s magnetickým odporom a prečo je čistota pri montáži dôležitejšia ako kedykoľvek predtým.
