Hygienický dizajn valčekových dopravníkov je v modernom farmaceutickom priemysle rovnako dôležitý ako nerezová oceľ 316L, senzory či automatizácia.

Je to konštrukčný prístup, ktorý rozhoduje o tom, či sa na dopravníkoch môže usadiť mikroorganizmus, zvyšok API alebo čistiaci roztok.

Od jeho kvality závisí bezpečnosť produktu, stabilita procesov aj splnenie GMP požiadaviek v čistých priestoroch ISO 5–8.

Farmaceutická výroba kladie na dopravníky extrémne nároky:

• nesmie obsahovať miesta, kde sa zachytáva produkt, prach alebo mikroorganizmy,
• musí umožniť 100 % validovateľné čistenie (CIP/SIP alebo manuálne),
• musí byť úplne odtokový – žiadna stagnujúca voda ani čistiaci roztok,
• musí byť kompatibilný s nerezovou oceľou 316L a povrchovou úpravou Ra 0,4–0,8 μm,
• musí spĺňať prísne normy EHEDG a FDA (resp. 21 CFR 211 a ASME BPE).

V praxi to znamená, že valčekové dopravníky vo farmaceutickej výrobe nie sú „bežné“ konštrukcie z potravinárskeho priemyslu.

Musia byť navrhnuté od samotného začiatku podľa hygienických princípov a v súlade s najprísnejšími požiadavkami EHEDG aj FDA.

Najdôležitejšie konštrukčné zásady hygienického dizajnu

Minimalizácia medzier, skrytých priestorov a miest pre zachytávanie kontaminácie

EHEDG (najmä Guideline No. 8, No. 10 a špecifické odporúčania pre conveyors) a FDA požadujú, aby v celom dopravníku neexistovali medzery väčšie ako 0,5 mm, do ktorých by sa mohol dostať produkt alebo čistiaci prostriedok a z ktorých by sa nedal úplne odstrániť. V praxi sa preto:

• valčeky montujú s minimálnou vôľou a utesnením,
• bočné vodidlá a rámy sú bez otvorov a drážok,
• spoje medzi modulmi sú prekryté hygienickými spojkami (clip-on alebo overlap) bez „mŕtvych“ zón,
• žiadne horizontálne plošiny, police ani výčnelky, kde by sa mohla hromadiť voda.

Minimalizácia skrutiek a vystavených spojov

Každá skrutka je potenciálnym rizikom kontaminácie. Podľa EHEDG a FDA sa uprednostňuje:

• úplné eliminovanie viditeľných závitov v produktovej zóne,
• použitie hygienických spojovacích prvkov (dome-head skrutky, hygienické matice s krytkami alebo captive skrutky),
• montáž rámov a valčekov pomocou rýchloupínacích systémov alebo zváraných spojov s následnou pasiváciou,
• všetky upevňovacie prvky musia byť z 316L a povrchovo upravené rovnako ako zvyšok dopravníka.

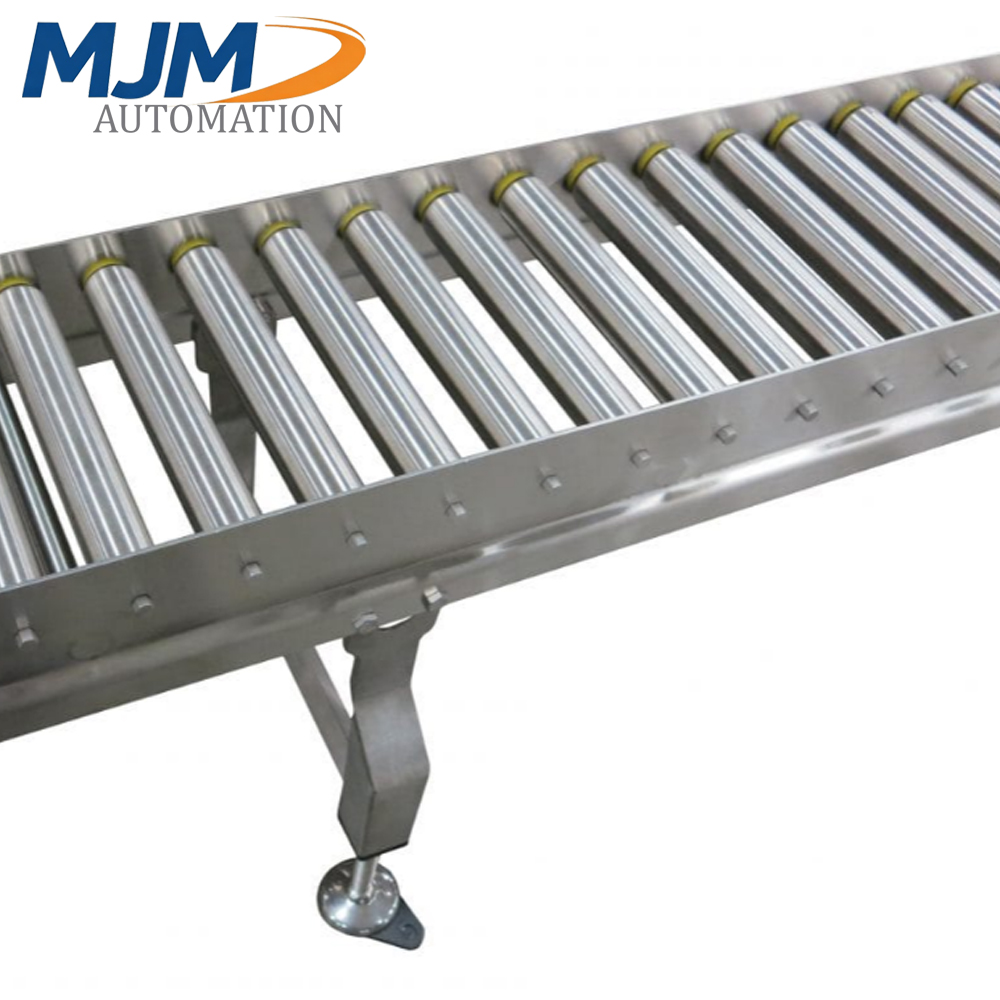

Použitie hygienických ložísk, tesnení a krytov

Štandardné ložiská patria medzi najväčšie zdroje kontaminácie. Moderné hygienické valčekové dopravníky preto používajú:

hygienické ložiská – plne uzavreté (IP67/IP69K), z nerezovej ocele 316L, s mazivom certifikovaným podľa FDA (NSF H1)

alebo bezmazivové (sinterované alebo keramické)

• hygienické tesnenia – z materiálov EPDM, FKM alebo silikónu schválených FDA/EHEDG, bez medzier medzi telom a krytom,

• kryty ložísk – plne integrované, sklonené, bez akumulácie vody, ľahko demontovateľné bez náradia,

valčeky samotné – často s utesnenými koncami a hladkým povrchom bez drážok.

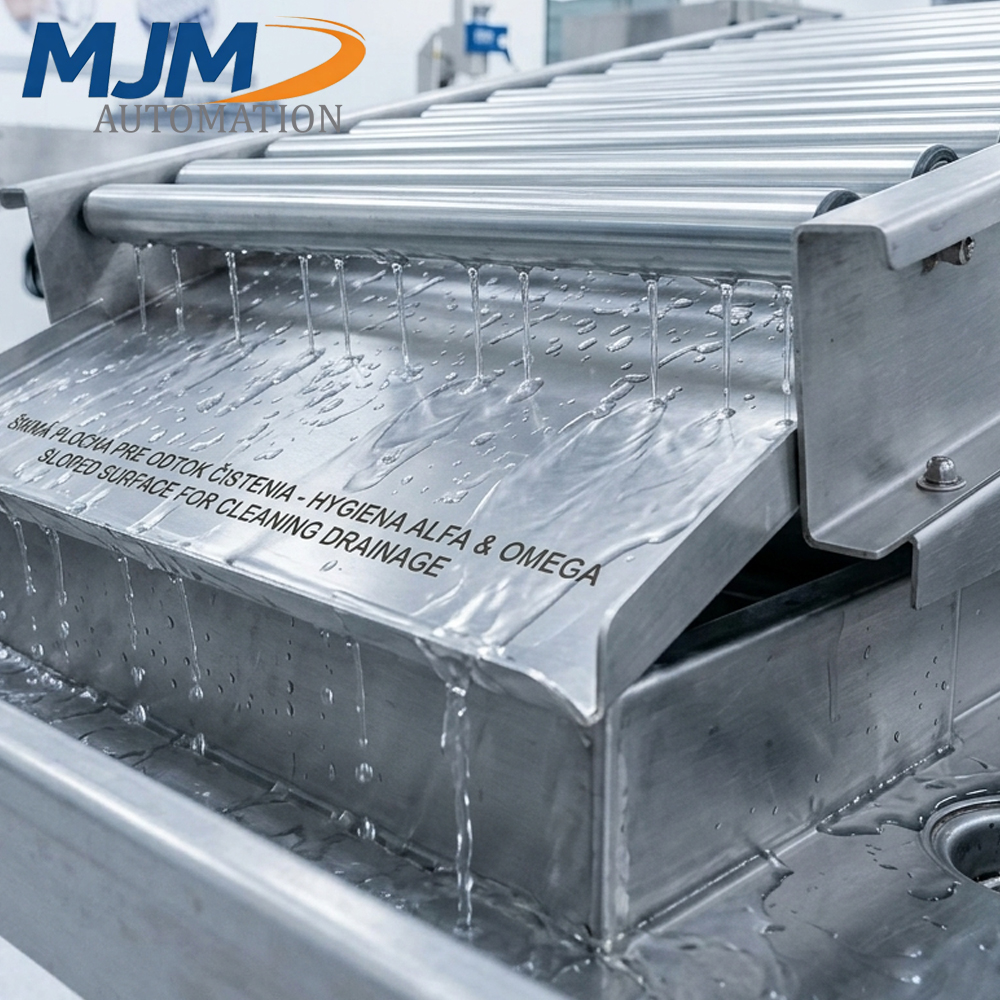

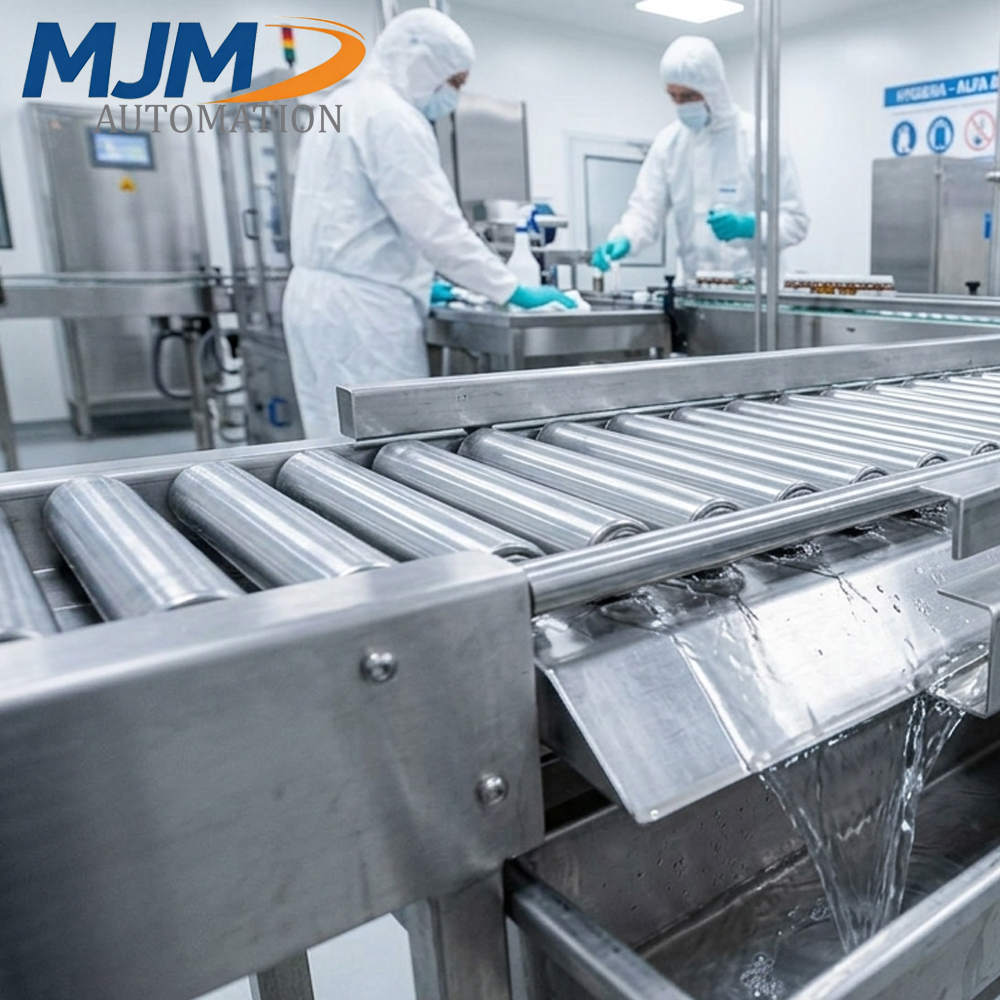

Sklonené plochy pre odtok čistiacich roztokov

Jedna z najdôležitejších zásad EHEDG aj FDA: každá plocha musí byť samoodtoková. V praxi to znamená:

• rám dopravníka je konštruovaný so sklonom minimálne 3–5° (podľa typu aplikácie aj viac),
• bočné profily sú šikmé alebo zaoblené,
• valčeky sú umiestnené tak, aby medzi nimi a rámom nevznikali „vrecká“ na vodu,
• všetky koncové časti, spojky a montážne body sú navrhnuté na úplný odtok čistiacich roztokov a kondenzátu po SIP.

Porovnanie EHEDG a FDA noriem v hygienickom dizajne valčekových dopravníkov

HEDG a FDA – dve najvplyvnejšie inštitúcie, ktoré určujú, ako musí vyzerať hygienický valčekový dopravník vo farmaceutickej výrobe.

Zatiaľ čo EHEDG poskytuje detailné, vedecky podložené odporúčania, FDA definuje záväzné regulačné požiadavky.

Obe normy sa však stretávajú v jednom cieľi: zabezpečiť, aby dopravník nebol zdrojom kontaminácie produktu, mikroorganizmov ani rezíduí.

Hlavné rozdiely a podobnosti – prehľadová tabuľka:

Aspekt	EHEDG (Guidelines)	FDA (cGMP – 21 CFR 211)	Dôsledok pre valčekové dopravníky vo farme
Charakter	Dobrovoľné, detailné odporúčania (najmä Doc. 8 – Hygienic Design Principles, Doc. 43 pre conveyors)	Záväzné regulačné požiadavky (výkonové, nie predpisové)	EHEDG diktuje „ako presne“, FDA kontroluje „či to funguje“
Prístup	Risk-based, vedecký, testovanie čistiteľnosti (CIP testy)	Outcome-based – dôkaz, že zariadenie neohrozuje produkt	EHEDG umožňuje certifikáciu, FDA vyžaduje validáciu čistenia
Rozsah	Široký – potraviny + pharma + kozmetika	Farmaceutické výrobky (finished pharmaceuticals)	EHEDG lepší pre detailný dizajn dopravníkov
Materiály	Presne definuje 316L, Ra ≤ 0,8 μm, pasivácia	Vyžaduje „vhodné materiály“ (odkazuje na ASME BPE)	Obe akceptujú 316L ako štandard
Medzery a mŕtve zóny	Maximálna medzera 0,5 mm, žiadne stagnácie	Žiadne miesta, kde sa môže hromadiť produkt	EHEDG je prísnejší na konštrukčné detaily
Odtok a sklon	Povinný sklon 3–5°, plne samoodtokové plochy	Musí byť čistiteľné a odtokové	EHEDG definuje konkrétne uhly
Ložiská a tesnenia	Hygienické IP69K, FDA-approved mazivá, bez maziva	Musia byť čistiteľné, bez kontaminácie	EHEDG poskytuje konkrétne konštrukčné riešenia
Certifikácia / overenie	Možnosť EHEDG certifikácie + cleanability test	Audit FDA, validácia SOP čistenia	EHEDG certifikát výrazne uľahčuje FDA audit
Dokumentácia	Podrobné guidelines + testovacie metódy	Musí byť zdokumentovaná a validovaná	Obe vyžadujú traceability materiálov

Čo majú EHEDG a FDA spoločné:

• Cieľ je rovnaký – zabrániť kontaminácii produktu (mikrobiálnej, chemickej, časticovej).
• Základné princípy hygienického dizajnu sú identické: žiadne mŕtve zóny, ľahká demontáž alebo CIP/SIP, hladké povrchy (Ra 0,4–0,8 μm), odtokové konštrukcie, kompatibilita s agresívnymi čistiacimi médiami a parou 121–134 °C.
• FDA uznáva EHEDG – zariadenie s EHEDG certifikátom alebo navrhnuté podľa EHEDG Guideline 8 sa v USA považuje za silný dôkaz súladu s cGMP.
• ASME BPE slúži ako most medzi oboma – harmonizuje EHEDG princípy s FDA požiadavkami.

EHEDG Guideline 8: Základné princípy hygienického dizajnu – fundament každého valčekového dopravníka

HEDG Guideline 8 (štvrté vydanie z decembra 2025) je základným dokumentom Európskej skupiny pre hygienické inžinierstvo a dizajn.

Je to „biblia“ hygienického dizajnu, na ktorú sa odvolávajú všetky ostatné EHEDG usmernenia vrátane certifikácie zariadení.

Pre valčekové dopravníky vo farmaceutickom priemysle je Guideline 8 absolútne kľúčová – definuje princípy, podľa ktorých musí byť konštruovaný každý dopravník, aby spĺňal požiadavky GMP, ISO 5–8 a validovateľného čistenia.

Hlavné princípy podľa EHEDG Guideline 8 (4. vydanie)

1. Rizikovo orientovaný prístup (Risk-based design)
   Každý prvok dizajnu sa posudzuje podľa rizika kontaminácie produktu. Cieľom je zabrániť vzniku „mŕtvych zón“.

2. Materiály konštrukcie
   Všetky materiály v kontakte s produktom musia byť inertné, neabsorbujúce a odolné voči produktu, čistiacim prostriedkom, dezinfekcii aj sterilizácii parou (121–134 °C). Štandard vo farme: nerezová oceľ 316L.

3. Povrchová úprava a drsnosť
   Ra ≤ 0,8 μm (ideálne 0,4–0,8 μm). Povrch musí byť bez jamiek, záhybov, trhlín a mikroškrabancov. Elektroleštenie + pasivácia sú odporúčané.

4. Geometria a konštrukčné detaily

1. Žiadne medzery a skryté priestory: maximálna medzera 0,5 mm.

2. Zaoblené rohy: minimálny polomer 3 mm (ideálne 6 mm).

3. Sklon a odtokovosť: všetky plochy musia byť samoodtokové so sklonom minimálne 3°.

4. Eliminácia skrutiek v produktovej zóne: hygienické spojovacie prvky.

5. Tesnenia musia byť flush s okolitým materiálom.

1. Rizikovo orientovaný prístup (Risk-based design)
   Každý prvok dizajnu sa posudzuje podľa rizika kontaminácie produktu. Cieľom je zabrániť vzniku „mŕtvych zón“.

2. Materiály konštrukcie
   Všetky materiály v kontakte s produktom musia byť inertné, neabsorbujúce a odolné voči produktu, čistiacim prostriedkom, dezinfekcii aj sterilizácii parou (121–134 °C). Štandard vo farme: nerezová oceľ 316L.

3. Povrchová úprava a drsnosť
   Ra ≤ 0,8 μm (ideálne 0,4–0,8 μm). Povrch musí byť bez jamiek, záhybov, trhlín a mikroškrabancov. Elektroleštenie + pasivácia sú odporúčané.

4. Geometria a konštrukčné detaily

1. Žiadne medzery a skryté priestory: maximálna medzera 0,5 mm.

2. Zaoblené rohy: minimálny polomer 3 mm (ideálne 6 mm).

3. Sklon a odtokovosť: všetky plochy musia byť samoodtokové so sklonom minimálne 3°.

4. Eliminácia skrutiek v produktovej zóne: hygienické spojovacie prvky,

5. Tesnenia musia byť flush s okolitým materiálom.

5. Ložiská, hnacie prvky a prístupnosť
   Ložiská musia byť plne uzavreté (IP67/IP69K), hygienické, ľahko čistiteľné a bez maziva (alebo s certifikovaným mazivom). Všetky časti musia byť prístupné na vizuálnu kontrolu a čistenie.

Prehľadová tabuľka – kľúčové požiadavky Guideline 8 pre valčekové dopravníky

Kritérium	Požiadavka podľa EHEDG GL 8	Aplikácia na valčekový dopravník vo farme
Povrchová drsnosť	Ra ≤ 0,8 μm, bez defektov	Rám, valčeky, vodidlá – elektroleštené 316L
Zaoblenie rohov	min. 3 mm (ideálne 6 mm)	Všetky spoje rámu a bočných profilov
Sklon plôch	min. 3° pre samoodtokovosť	Rám dopravníka, kryt ložísk
Medzery	max. 0,5 mm	Medzi valčekmi, vodidlami a rámom
Skrutky a spojky	Žiadne viditeľné závity v produktovej zóne	Hygienické captive skrutky alebo zvarané spoje
Ložiská	Hygienické, IP69K, flush	Plne uzavreté nerezové ložiská s FDA mazivom
Tesnenia	Flush, bez medzier	Na koncoch valčekov a krytoch

Najväčšie riziká pri nedodržaní hygienického dizajnu alebo noriem:

• medzery a skrutky → mikrobiálny rast (najmä v stagnujúcej vode po čistení),

• neodtokové horizontálne plochy → rezíduá čistiacich prostriedkov alebo produktu,

• štandardné ložiská → únik maziva alebo korózia → kontaminácia čistého priestoru,

• ťažko prístupné miesta → nevalidovateľné čistenie → zlyhanie auditov GMP.

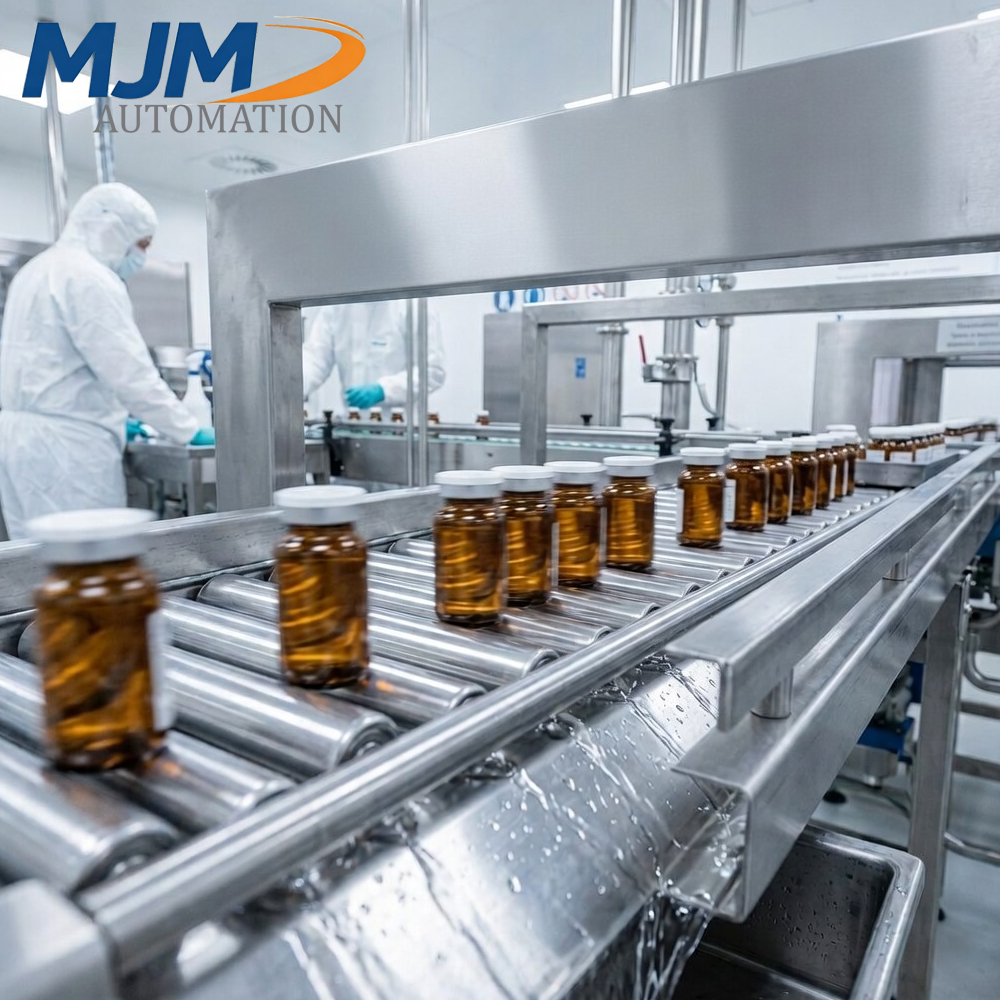

Kde sa hygienický dizajn uplatňuje v praxi

• valčekové dopravníky v čistých priestoroch (ISO 7 a vyššie),
• transportné linky medzi plniacimi strojmi, etiketovačmi a kontrolnými váhami,
• dopravníky pre kartóny a sekundárne balenie v grade D,
• mobilné a modulárne dopravníkové systémy v RABS a izolátoroch.

Záver: Hygienický dizajn je základná infraštruktúra farmaceutickej výroby

Správne navrhnutý hygienický valčekový dopravník nie je len „dopravník“.

Je to kritický prvok, ktorý spoločne s nerezovou oceľou 316L a validovanými procesmi čistenia garantuje, že liečivo zostane sterilné a bezpečné od výroby až po pacienta.

EHEDG Guideline 8 poskytuje presný návod „ako postaviť hygienický dopravník“, FDA hovorí „musí to fungovať a byť preukázateľne čisté“

Najlepší dopravník je ten, ktorý je navrhnutý podľa EHEDG Guideline 8 a zároveň validovaný podľa FDA cGMP.

Bez hygienického dizajnu podľa EHEDG a FDA by ani najlepšia nerezová oceľ nedokázala udržať farmaceutický priemysel čistý.

Je to dizajn, ktorý drží celý proces pokope – doslova na každom valčeku.
